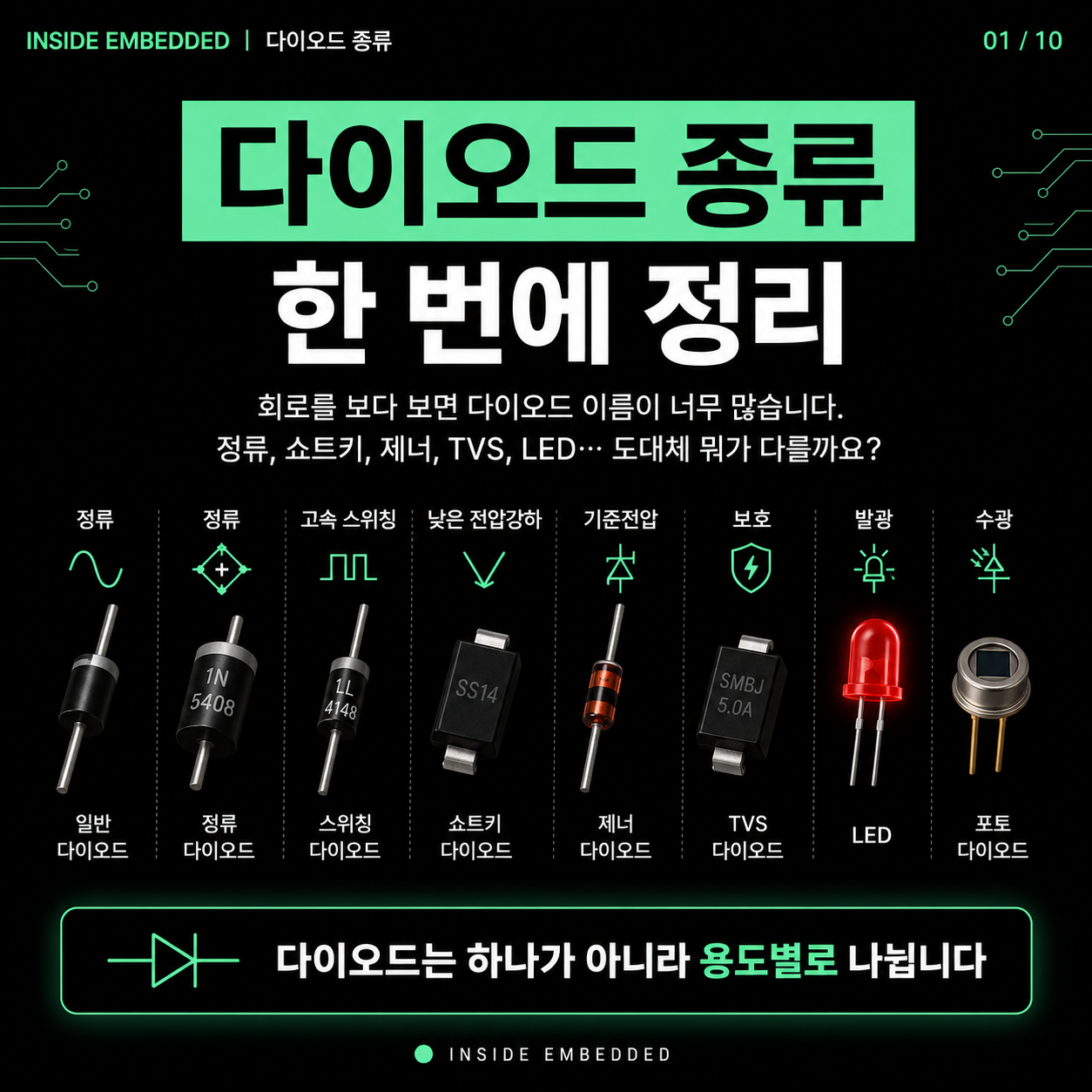

다이오드 종류 정리: 정류, 쇼트키, 제너, TVS는 어디에 쓸까를 검색했다면 먼저 봐야 할 기준

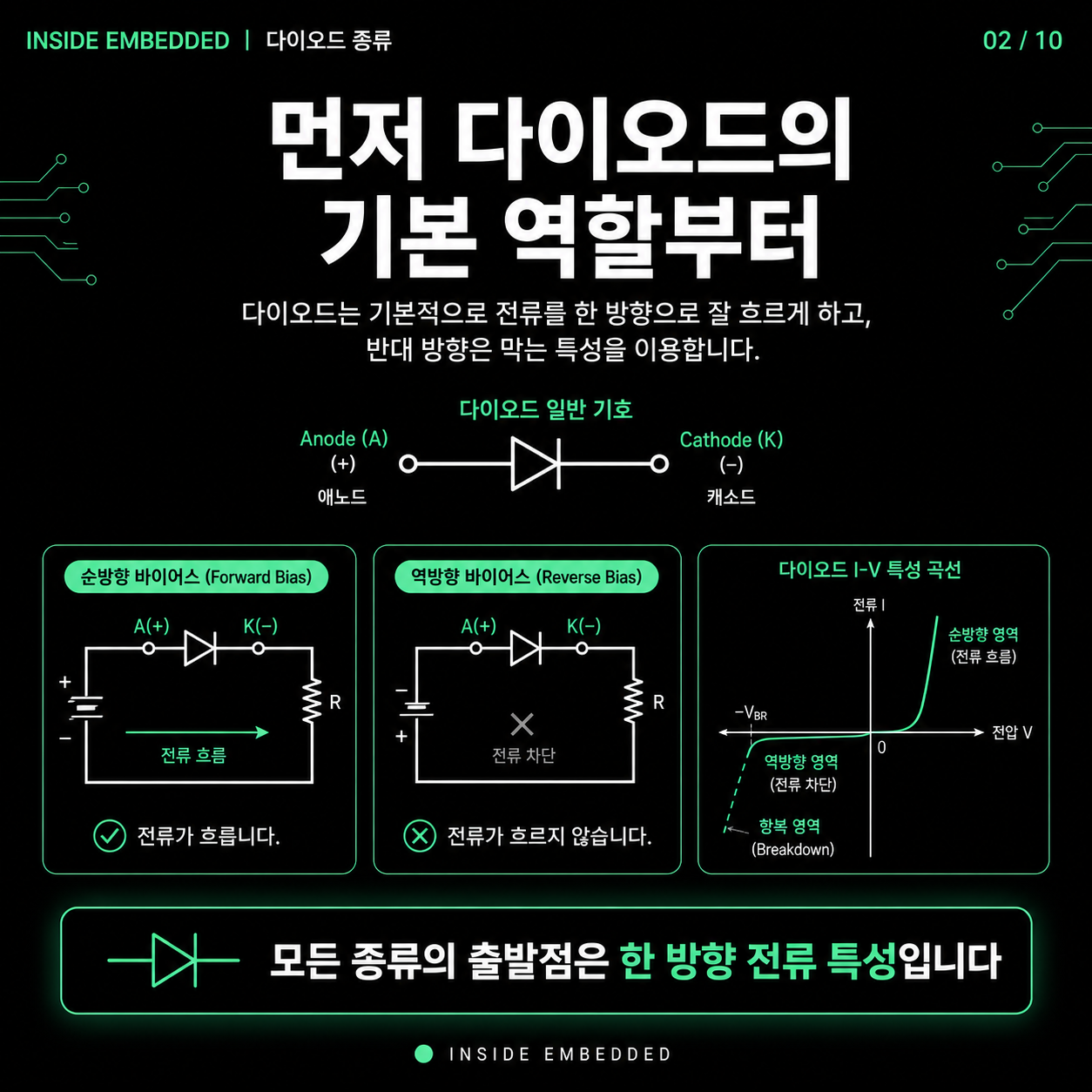

다이오드 종류는 이름보다 전류가 흐르는 조건과 보호하려는 대상을 기준으로 보면 쉽습니다. 다이오드는 한 방향으로 전류를 흐르게 한다는 설명에서 시작하지만, 실제 회로에서는 용도별 선택이 더 중요합니다. 정류, 역전압 보호, 클램프, 스위칭 속도, 발열 조건이 모두 다릅니다. 이 주제는 단어 뜻만 외우면 금방 흐려지기 때문에 정류, 쇼트키, 제너 같은 기준을 실제 업무 흐름과 함께 보는 편이 좋습니다.
먼저 구분할 기준

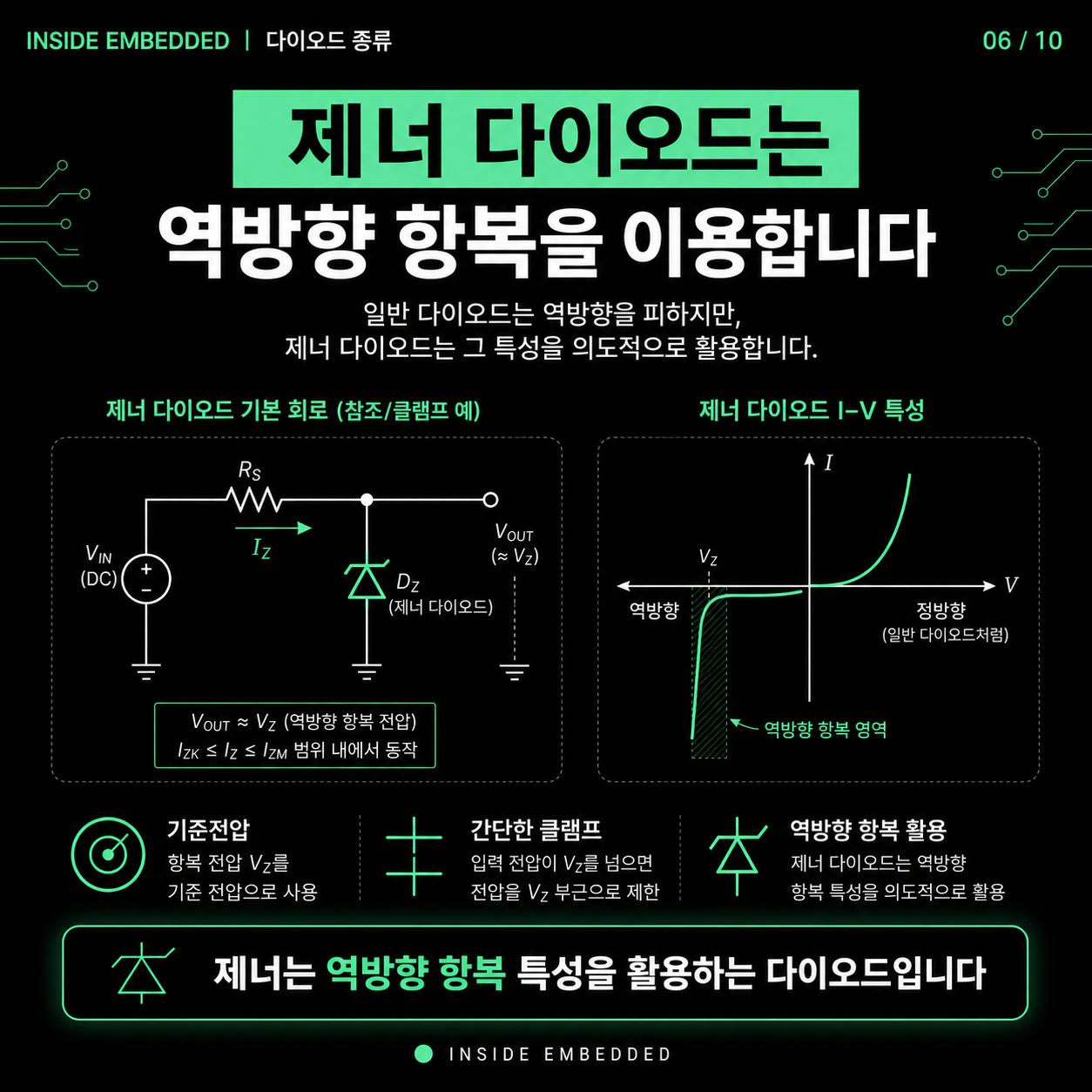

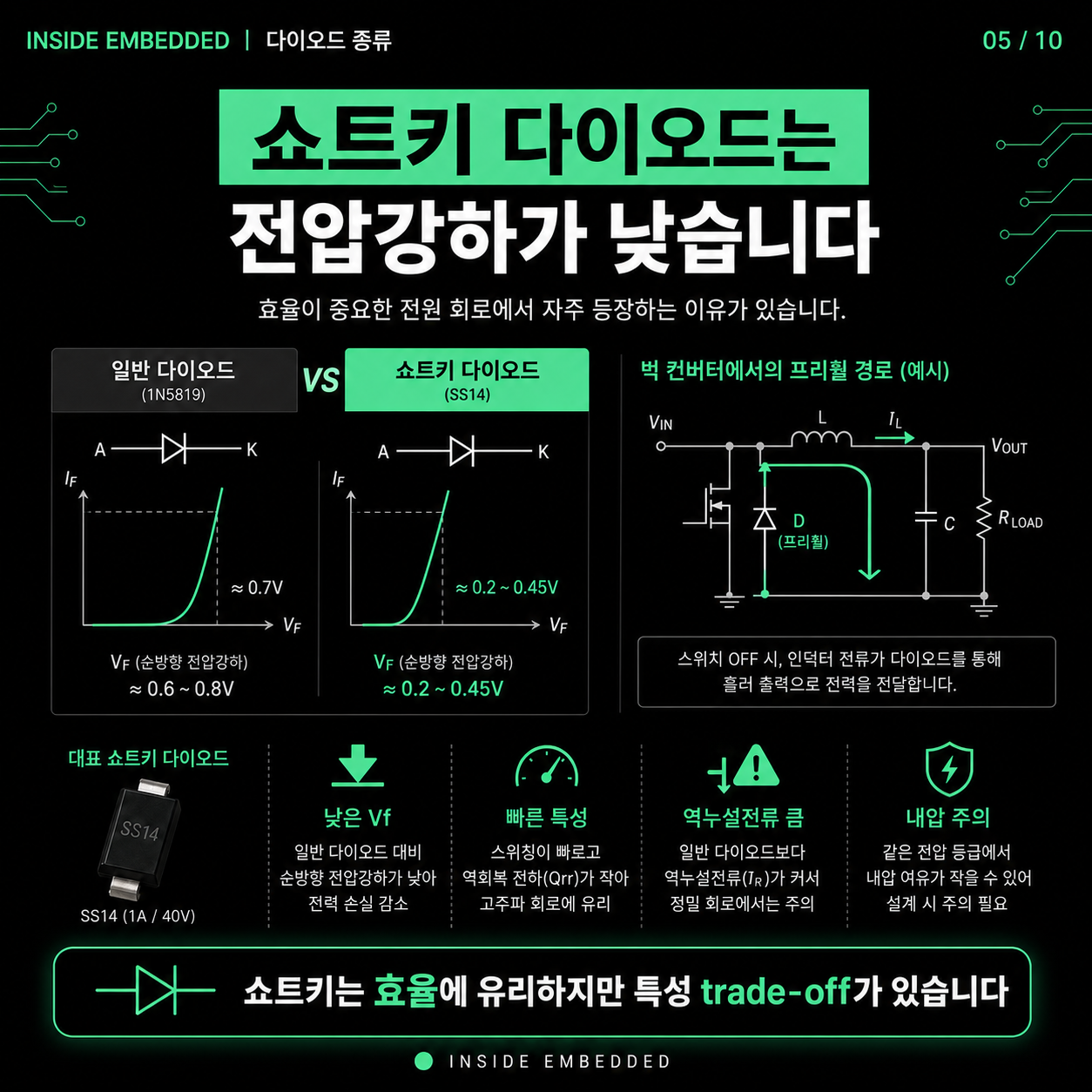

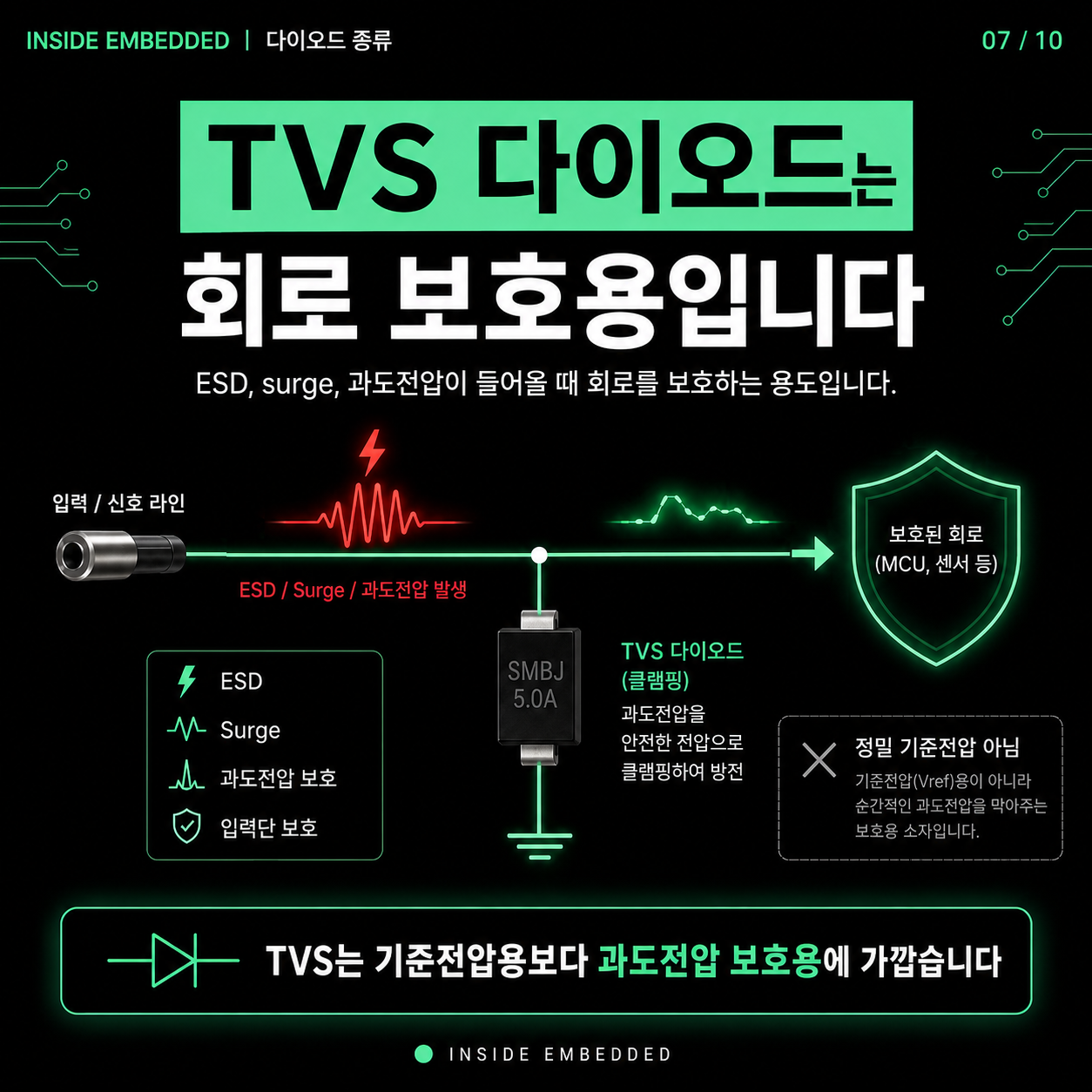

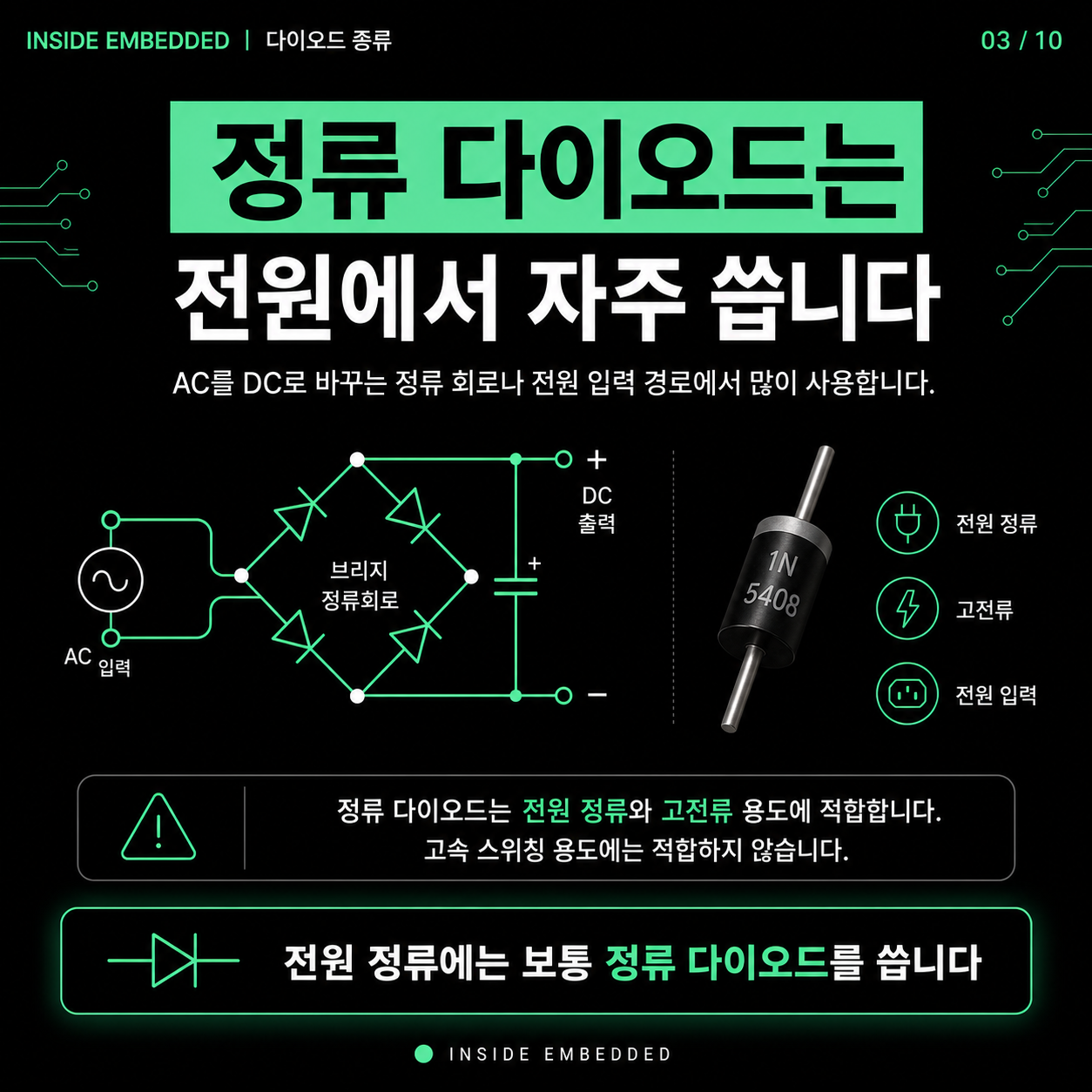

일반 정류 다이오드는 전원 정류나 역류 방지에 많이 쓰이고, 쇼트키는 전압강하가 낮고 빠르지만 누설 전류와 내압을 봐야 합니다. 제너는 기준 전압이나 간단한 클램프에 쓰이며, TVS는 순간 과전압 보호에 더 가깝습니다. 처음 공부할 때는 용어를 한꺼번에 외우기보다 어디에서 입력이 생기고, 누가 판단하며, 어떤 산출물로 남는지 따라가면 이해가 빨라집니다.
정류, 쇼트키, 제너, TVS를 검색하는 사람이라면 대부분 ‘이게 정확히 무슨 뜻인가’와 ‘실제로 어디에 쓰이나’를 동시에 궁금해합니다. 그래서 개념 설명만 읽고 끝내기보다 입력 조건, 제한 조건, 결과 확인 방법을 같이 적어두는 것이 좋습니다. 이렇게 정리하면 같은 내용을 면접, 포트폴리오, 프로젝트 회고에 다시 사용할 수 있습니다.
실무에서 확인할 것

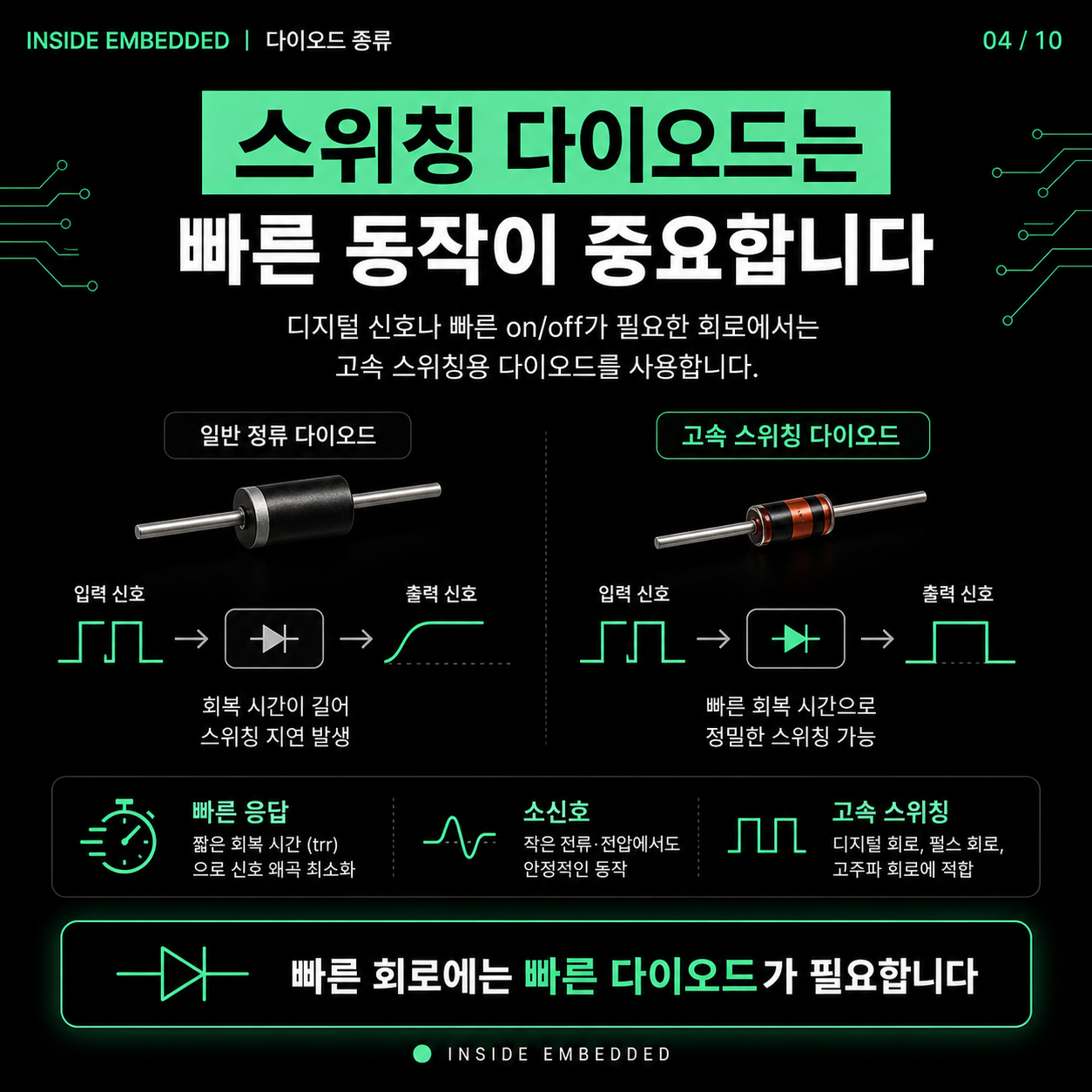

실무에서는 데이터시트의 최대 전류, 반복 피크 역전압, 순방향 전압, 역회복 시간, 정전용량을 같이 봅니다. 보호 소자라면 정상 동작 때 회로에 영향을 주지 않는지도 확인해야 합니다. 특히 전기전자와 임베디드 분야는 문서, 코드, 회로, 측정 결과가 따로 놀면 문제가 늦게 발견됩니다. 작은 기능이라도 확인 순서를 기록하는 습관이 중요합니다.
문제가 생겼을 때는 한 번에 결론을 내리지 말고 조건을 쪼개야 합니다. 사양이 잘못된 것인지, 구현이 빠진 것인지, 테스트 조건이 다른 것인지, 측정 방법이 흔들린 것인지 나누어 보면 원인이 좁혀집니다. 이 과정은 초보자에게 느리게 보이지만 실제 프로젝트에서는 가장 시간을 아끼는 방식입니다.
처음 공부할 때 순서

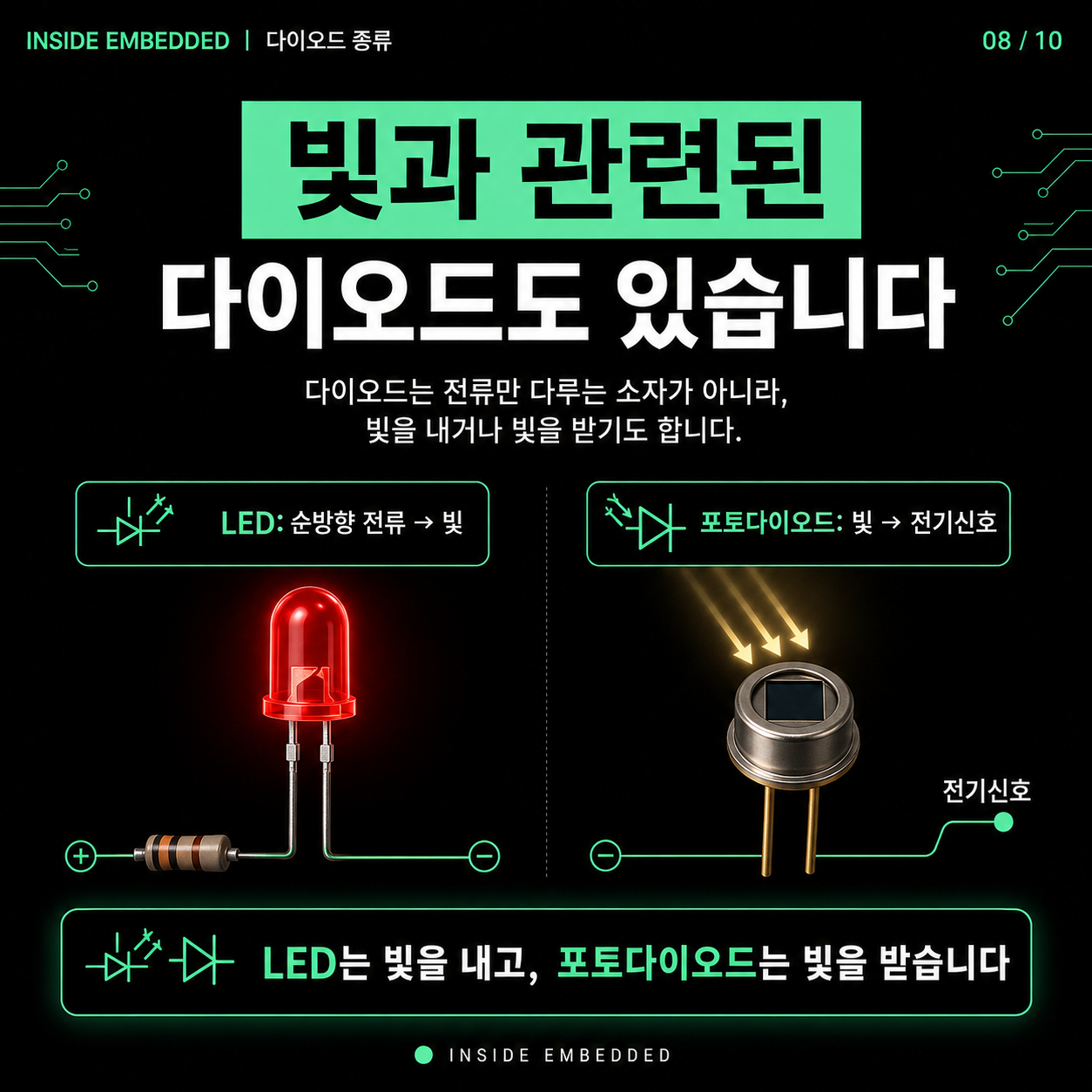

처음에는 LED, 정류 다이오드, 쇼트키, 제너, TVS를 같은 회로 조건에서 비교해보면 좋습니다. 멀티미터 다이오드 모드와 간단한 전원 공급기로 순방향 전압을 확인하면 숫자가 기억에 남습니다. 개념을 읽은 뒤에는 예제를 하나 정해 직접 손으로 바꿔보는 것이 좋습니다. 설정값을 바꾸고 결과를 비교하면 책에서 보던 용어가 실제 판단 기준으로 바뀝니다.
처음부터 완성도 높은 결과물을 만들려고 하면 부담이 커집니다. 대신 한 가지 기능을 정하고 정상 조건, 경계 조건, 오류 조건을 나눠 확인해보세요. 표나 짧은 로그로 남겨도 충분합니다. 중요한 것은 멋진 문장보다 재현 가능한 기록입니다.
포트폴리오와 면접에서 말할 포인트
포트폴리오에는 소자를 골랐다는 말보다 왜 그 내압과 전류 등급을 선택했는지 적는 것이 좋습니다. 보호 회로라면 고장 시나리오와 정상 상태 전압을 같이 설명해야 설계 판단이 보입니다. 결국 좋은 설명은 어려운 단어를 많이 쓰는 것이 아니라, 내가 어떤 조건을 보고 어떤 선택을 했는지 보여주는 데서 나옵니다.
카드뉴스는 큰 그림을 빠르게 잡기 위한 자료이고, 아래 본문은 검색으로 들어온 사람이 한 번 더 판단할 수 있도록 만든 보충 설명입니다. 관련 주제를 이어서 볼 때도 용어 암기보다 실제 입력, 처리, 출력, 검증 흐름을 기준으로 연결해보면 학습 방향이 더 분명해집니다.
