오실로스코프 파형은 회로와 측정 조건을 함께 봐야 합니다
오실로스코프는 회로 디버깅에서 가장 많이 쓰는 장비 중 하나입니다. 전압이 어떻게 변하는지 눈으로 볼 수 있기 때문에 신호 문제를 찾을 때 매우 유용합니다. 하지만 스코프 화면에 보이는 파형이 회로의 “순수한 실제 모습”이라고 생각하면 위험합니다. 측정 장비도 회로에 연결되는 순간 부하가 되고, 프로브와 접지선, 대역폭 설정이 파형에 영향을 줍니다.
예를 들어 빠른 디지털 신호를 측정할 때 프로브 접지선을 길게 잡으면 ringing이나 overshoot가 실제보다 크게 보일 수 있습니다. 반대로 대역폭 제한을 켜면 고주파 성분이 줄어들어 파형이 더 부드럽게 보입니다. 스코프가 거짓말을 하는 것이 아니라, 측정 환경까지 포함한 결과를 보여주는 것입니다.
프로브 설정은 전압 크기와 파형 모양에 영향을 줍니다
가장 먼저 확인할 것은 프로브 배율입니다. 1X와 10X 설정이 스코프 입력 설정과 맞지 않으면 전압 값이 다르게 표시됩니다. 또한 1X 프로브는 입력 capacitance가 커서 빠른 신호에 더 큰 영향을 줄 수 있습니다. MCU 클럭, SPI, PWM처럼 에지가 빠른 신호를 볼 때는 10X 프로브를 쓰는 경우가 많습니다.

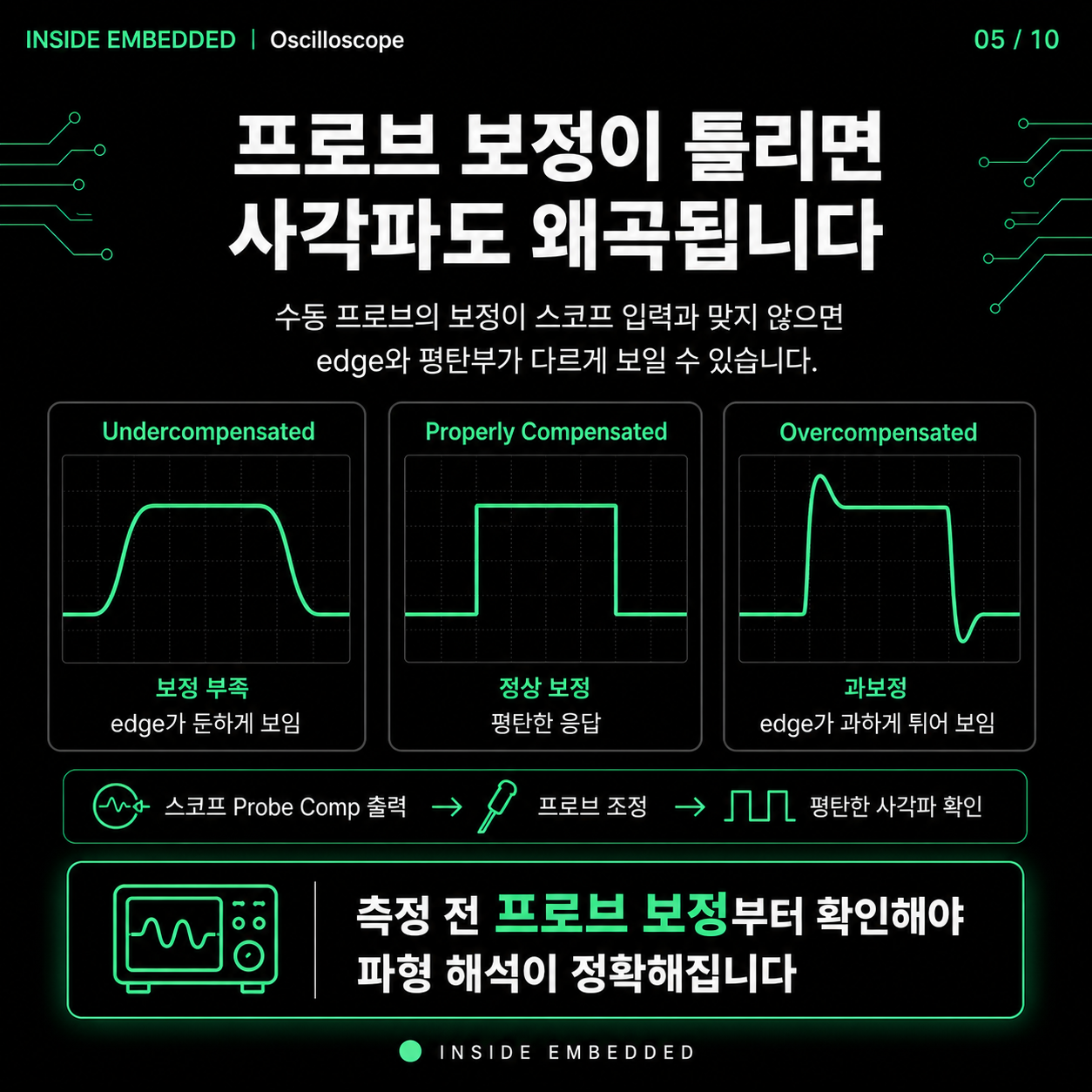

프로브 보정도 중요합니다. 보정이 맞지 않으면 사각파의 모서리가 과하게 둥글거나 튀어 보일 수 있습니다. 처음 장비를 사용할 때는 스코프의 보정 출력에 프로브를 연결해 파형을 맞춰보는 습관이 필요합니다. 기본 설정이 틀어진 상태에서 회로 문제를 찾으면 불필요한 디버깅에 시간을 쓰게 됩니다.
접지 방법이 나쁘면 없는 노이즈도 보일 수 있습니다
오실로스코프 측정에서 자주 놓치는 부분이 접지입니다. 긴 그라운드 클립은 작은 인덕턴스처럼 동작하고, 빠른 전류 변화가 있을 때 불필요한 진동을 만들어낼 수 있습니다. 전원 회로나 MOSFET 스위칭 파형을 볼 때 접지 루프가 길면 ringing이 크게 보이거나 노이즈가 과장될 수 있습니다.
가능하면 측정 지점과 가까운 그라운드를 잡고, 고속 신호에서는 짧은 ground spring을 사용하는 것이 좋습니다. 특히 전원 리플이나 스위칭 노드를 측정할 때는 프로브 위치를 조금만 바꿔도 파형이 달라질 수 있습니다. 이 차이를 보면 회로 문제와 측정 문제를 구분하는 감각이 생깁니다.
파형이 이상하면 회로와 장비 설정을 같이 확인합니다
파형이 예상과 다르면 먼저 회로를 의심하기 쉽습니다. 하지만 그 전에 수직축, 시간축, coupling 모드, bandwidth limit, probe ratio, trigger 조건을 확인해야 합니다. AC coupling을 켜둔 상태에서 DC 전압을 보면 기준이 달라지고, 샘플링 속도가 부족하면 좁은 pulse를 놓칠 수 있습니다. 신호가 실제로 없는 것인지, 장비 설정 때문에 안 보이는 것인지 나눠야 합니다.

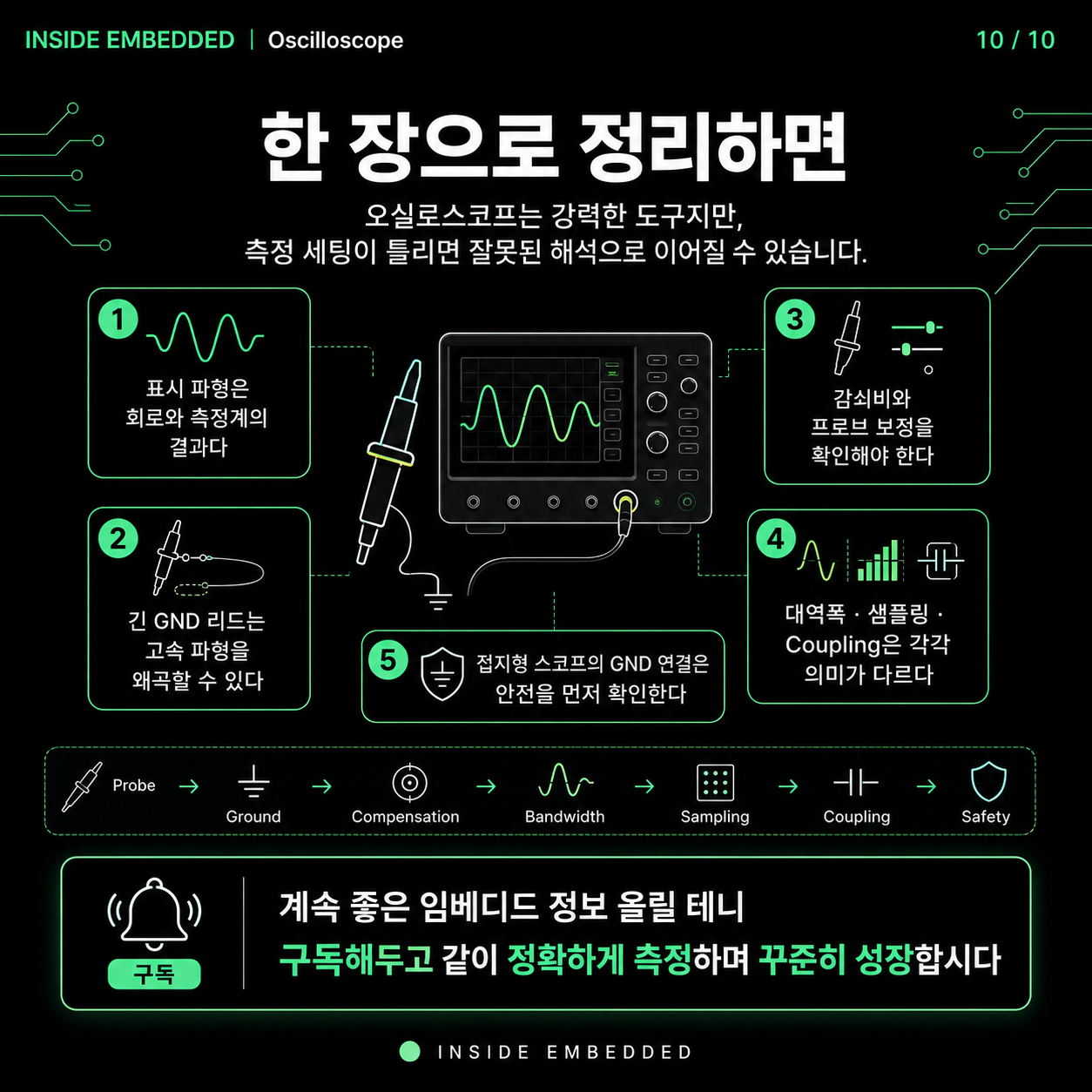

좋은 측정은 파형을 보는 것에서 끝나지 않습니다. 어떤 조건에서 측정했는지 같이 기록해야 합니다. 프로브 배율, 접지 위치, 부하 상태, 전원 전압, 펌웨어 동작 모드가 함께 남아 있어야 나중에 같은 문제를 다시 확인할 수 있습니다. 오실로스코프는 회로를 판단하는 강력한 도구지만, 측정 조건을 이해할 때 제대로 힘을 발휘합니다.
