LDO vs Buck 차이: 전원 회로에서 무엇을 골라야 할까를 검색했다면 먼저 봐야 할 기준

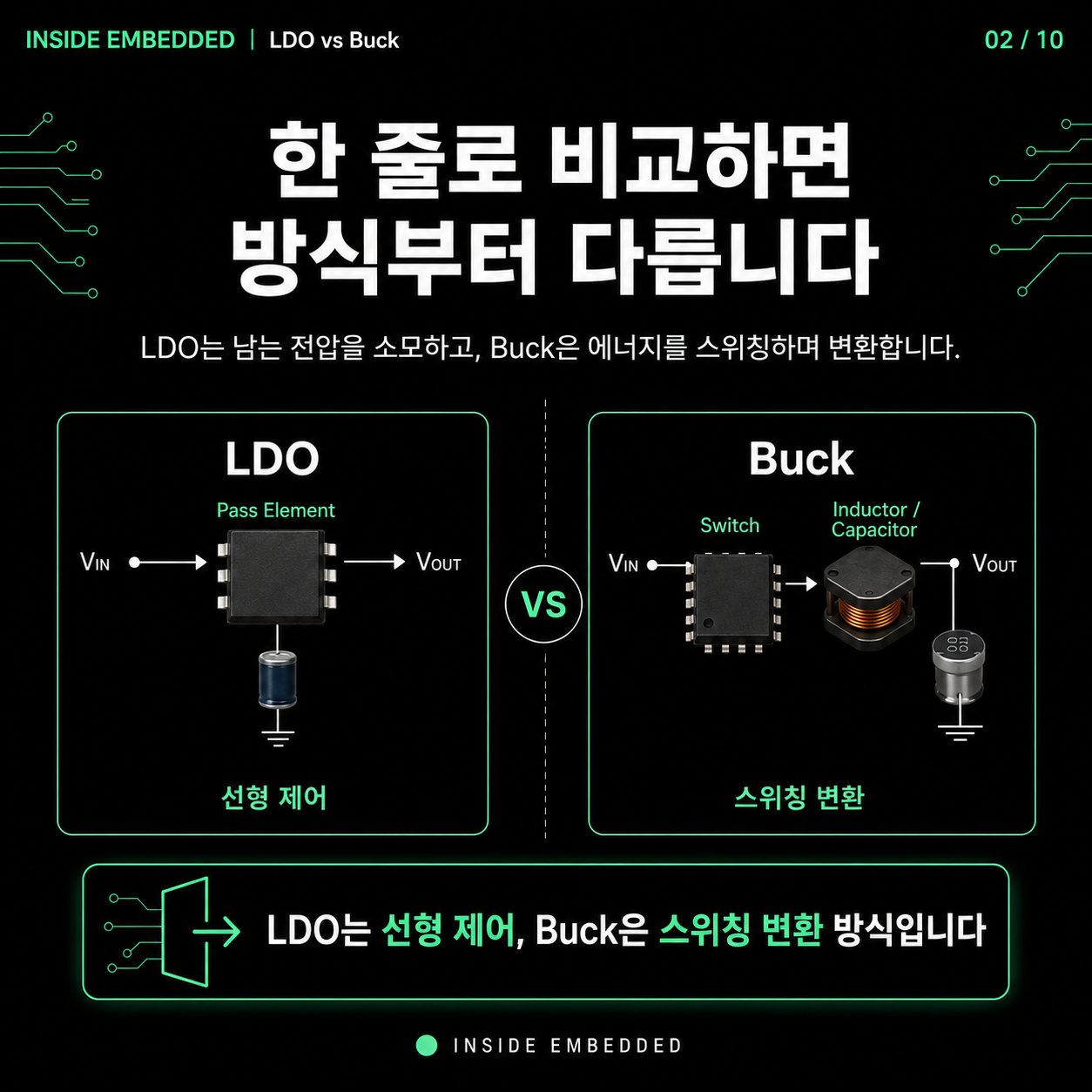

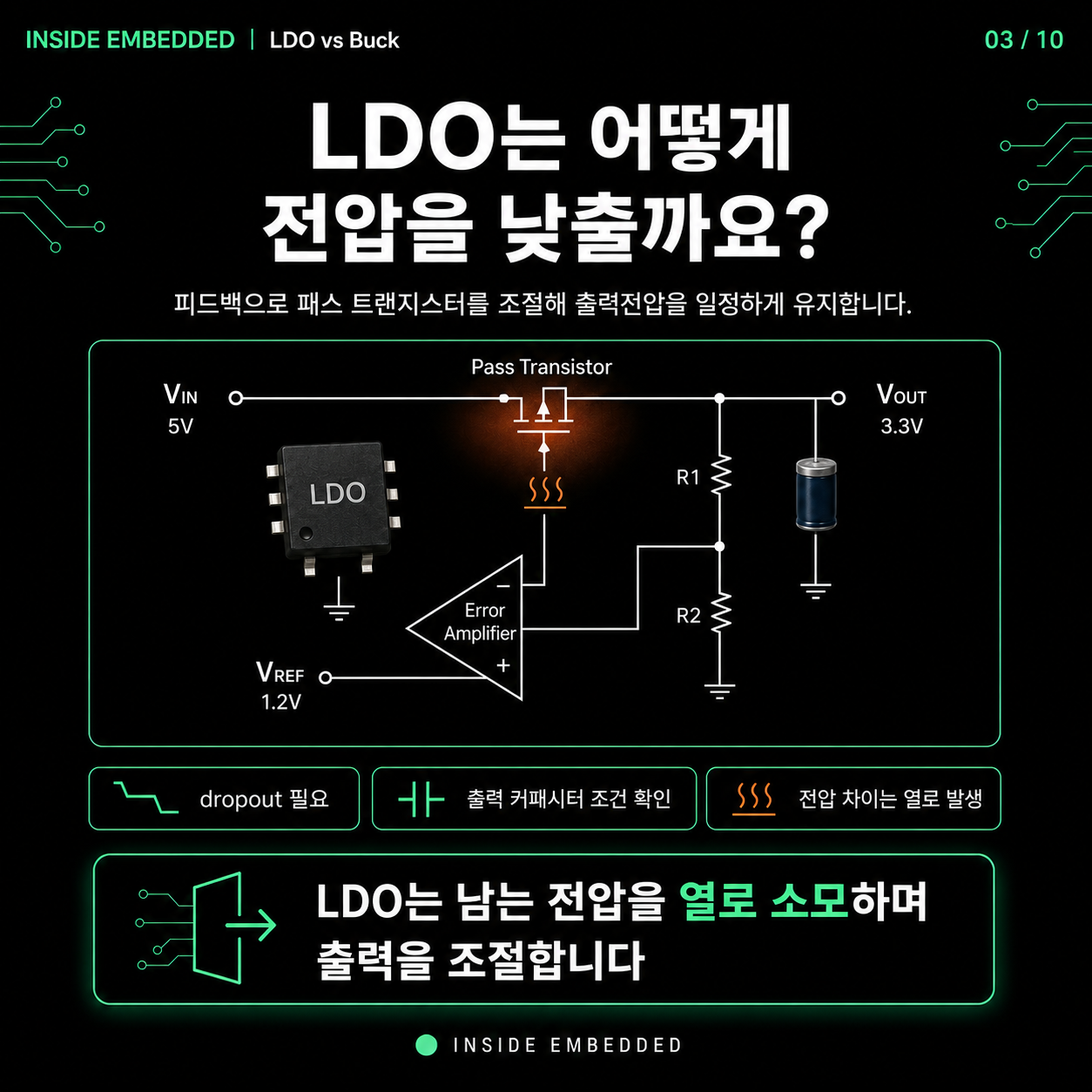

LDO와 Buck의 차이는 단순히 쉽고 어렵고가 아니라 전력 손실과 노이즈를 어떻게 처리하느냐입니다. LDO는 구조가 단순하고 노이즈가 낮은 편이지만 입력과 출력 전압 차이에 전류를 곱한 만큼 열로 버립니다. Buck은 스위칭으로 효율을 높이지만 인덕터, 다이오드 또는 MOSFET, 보상, 레이아웃을 신경 써야 합니다. 이 주제는 단어 뜻만 외우면 금방 흐려지기 때문에 LDO, Buck, 효율 같은 기준을 실제 업무 흐름과 함께 보는 편이 좋습니다.
먼저 구분할 기준

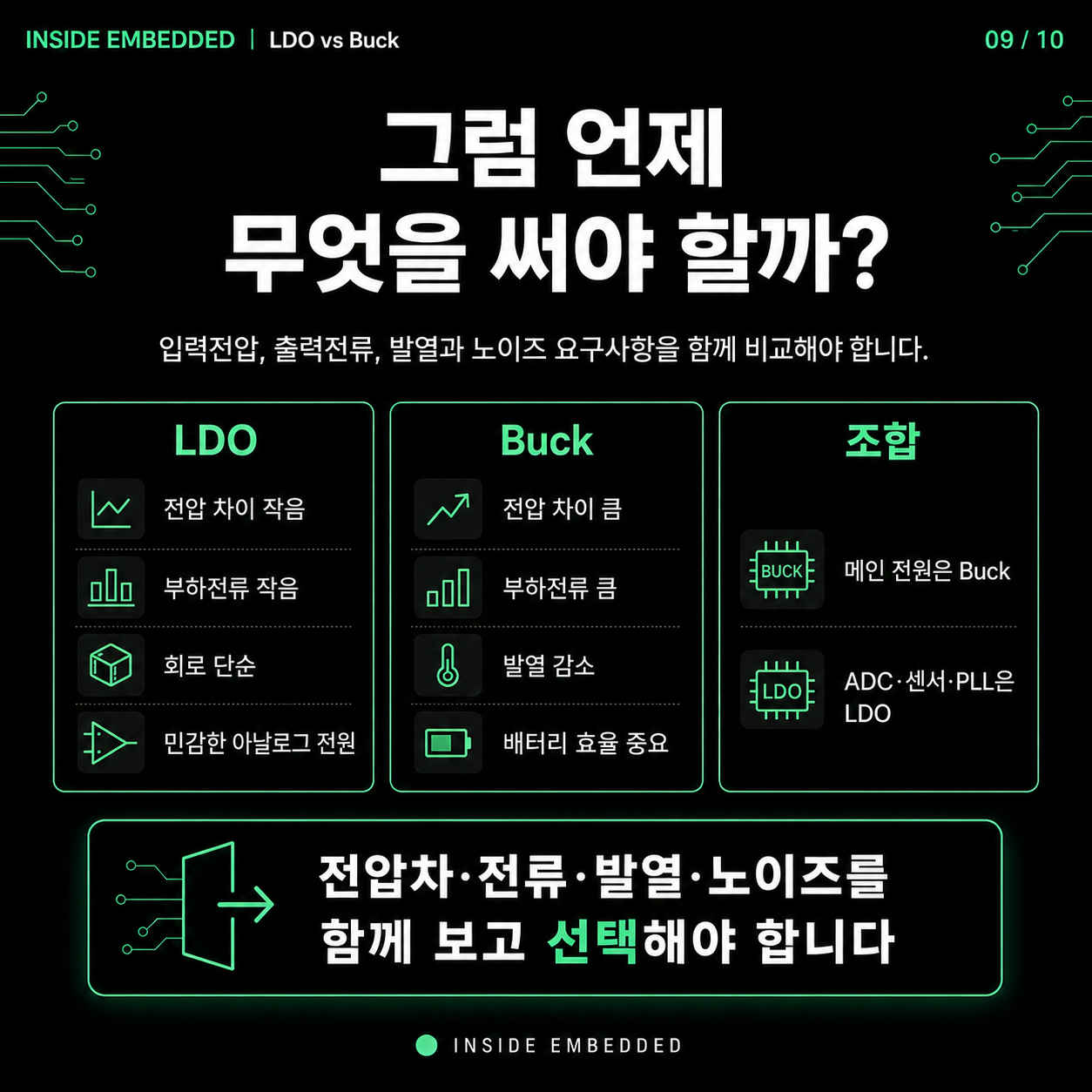

전류가 작고 전압 차이가 크지 않으며 노이즈가 중요하면 LDO가 편합니다. 전류가 크거나 배터리 효율이 중요하면 Buck을 먼저 검토해야 합니다. 선택 기준은 부품 가격보다 열과 효율입니다. 처음 공부할 때는 용어를 한꺼번에 외우기보다 어디에서 입력이 생기고, 누가 판단하며, 어떤 산출물로 남는지 따라가면 이해가 빨라집니다.
LDO, Buck, 효율, 발열를 검색하는 사람이라면 대부분 ‘이게 정확히 무슨 뜻인가’와 ‘실제로 어디에 쓰이나’를 동시에 궁금해합니다. 그래서 개념 설명만 읽고 끝내기보다 입력 조건, 제한 조건, 결과 확인 방법을 같이 적어두는 것이 좋습니다. 이렇게 정리하면 같은 내용을 면접, 포트폴리오, 프로젝트 회고에 다시 사용할 수 있습니다.
실무에서 확인할 것

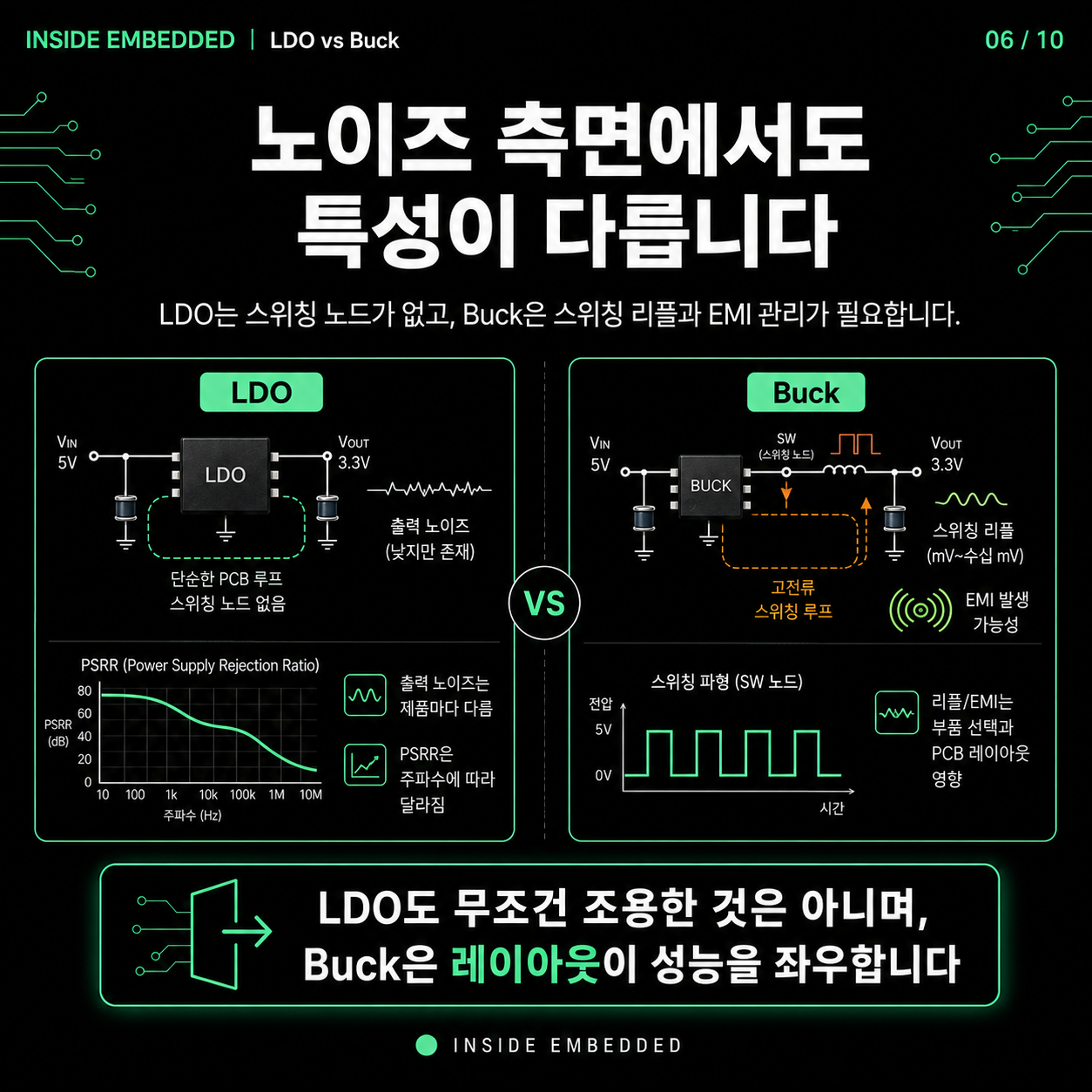

실무에서는 입력 전압 범위, 출력 전류, 허용 리플, 발열 면적, 부하 변동을 같이 봅니다. Buck은 데이터시트 권장 레이아웃을 무시하면 계산상 맞아도 리플과 EMI가 커질 수 있습니다. 특히 전기전자와 임베디드 분야는 문서, 코드, 회로, 측정 결과가 따로 놀면 문제가 늦게 발견됩니다. 작은 기능이라도 확인 순서를 기록하는 습관이 중요합니다.
문제가 생겼을 때는 한 번에 결론을 내리지 말고 조건을 쪼개야 합니다. 사양이 잘못된 것인지, 구현이 빠진 것인지, 테스트 조건이 다른 것인지, 측정 방법이 흔들린 것인지 나누어 보면 원인이 좁혀집니다. 이 과정은 초보자에게 느리게 보이지만 실제 프로젝트에서는 가장 시간을 아끼는 방식입니다.
처음 공부할 때 순서

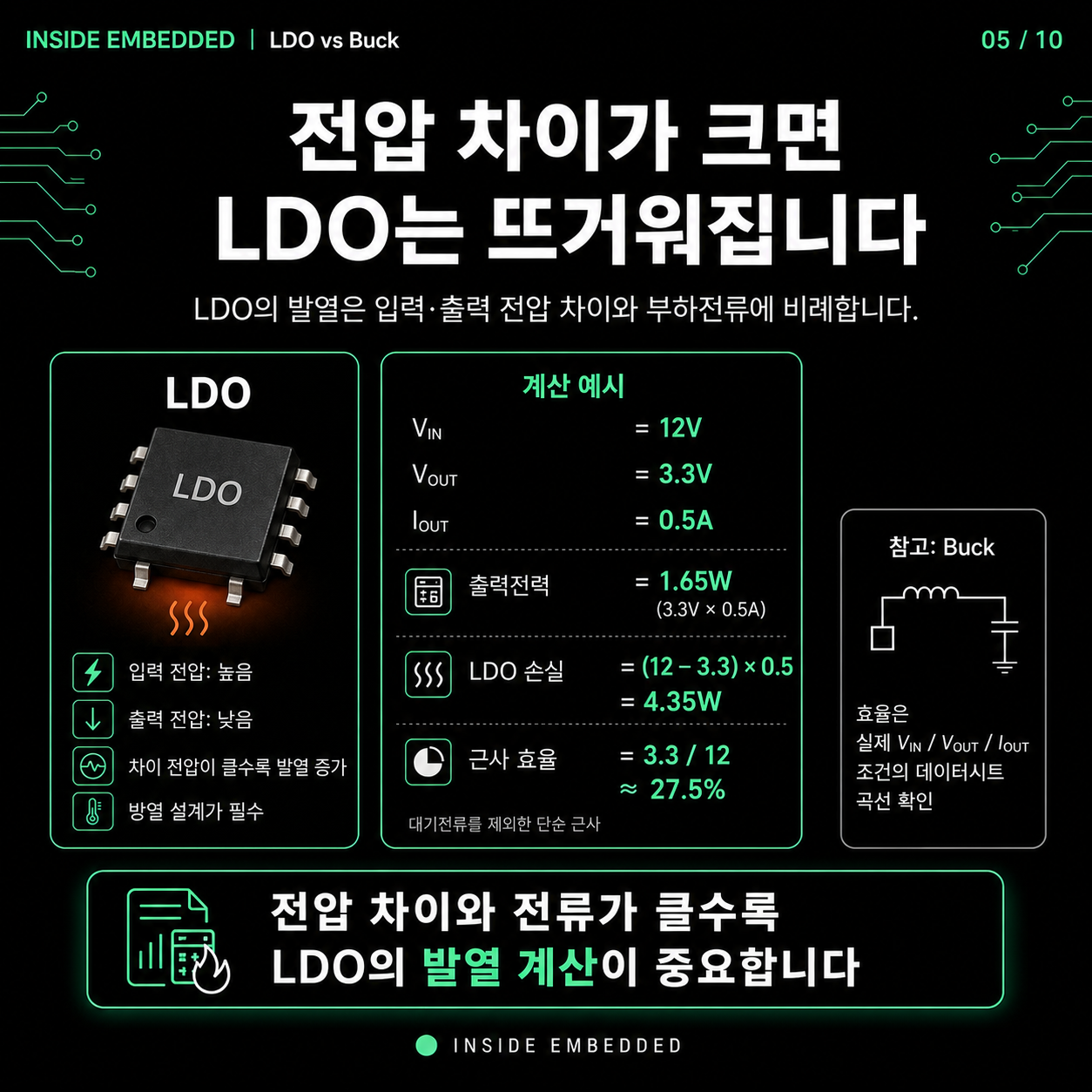

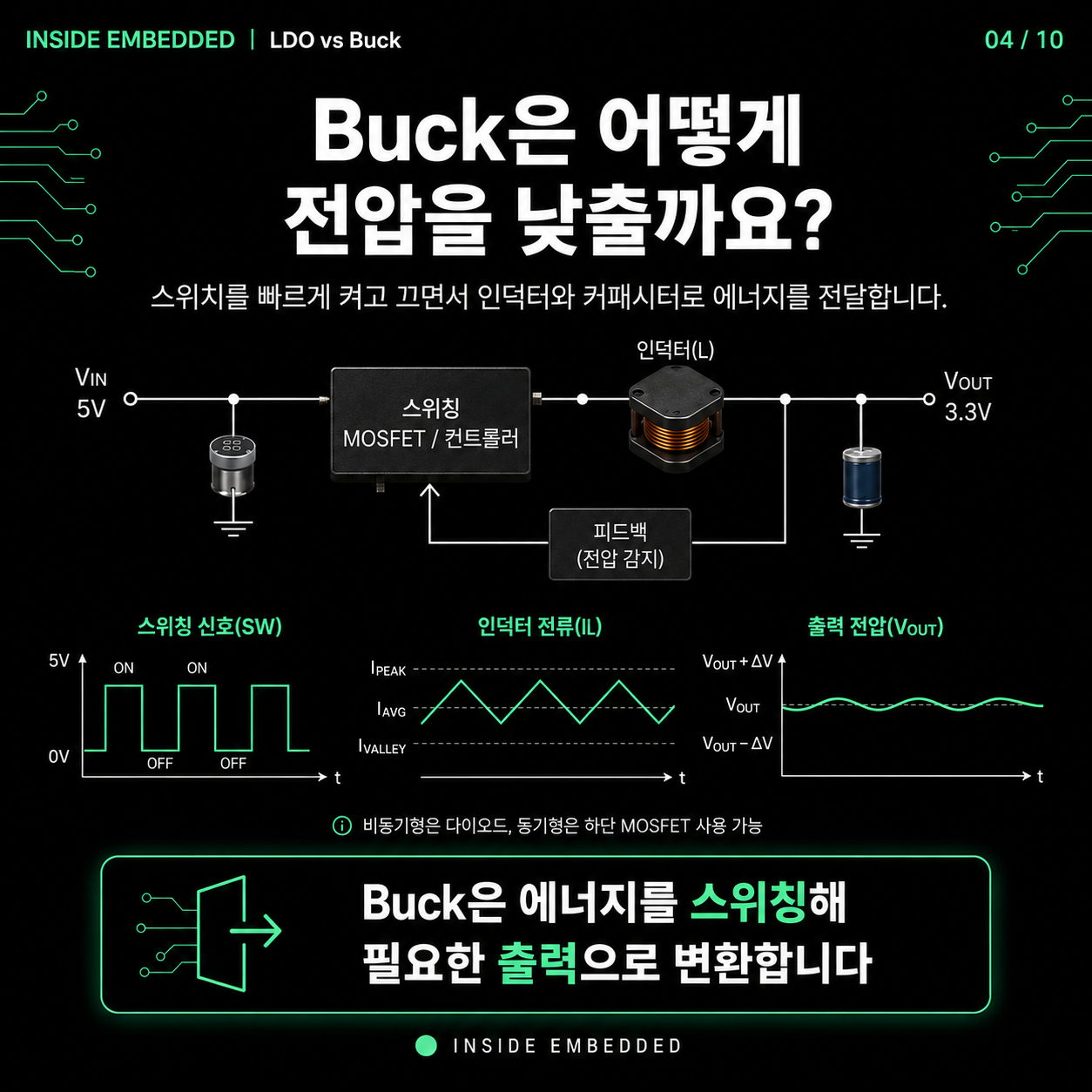

처음에는 12V에서 5V 500mA를 만드는 예로 LDO 손실을 계산해보면 차이가 바로 보입니다. 그 다음 Buck의 스위칭 주파수, 인덕터 전류 리플, 출력 커패시터 역할을 순서대로 보면 됩니다. 개념을 읽은 뒤에는 예제를 하나 정해 직접 손으로 바꿔보는 것이 좋습니다. 설정값을 바꾸고 결과를 비교하면 책에서 보던 용어가 실제 판단 기준으로 바뀝니다.
처음부터 완성도 높은 결과물을 만들려고 하면 부담이 커집니다. 대신 한 가지 기능을 정하고 정상 조건, 경계 조건, 오류 조건을 나눠 확인해보세요. 표나 짧은 로그로 남겨도 충분합니다. 중요한 것은 멋진 문장보다 재현 가능한 기록입니다.
포트폴리오와 면접에서 말할 포인트
설계 설명에서는 ‘Buck이 효율이 좋다’로 끝내지 말고 손실 계산, 발열 예상, 리플 측정 결과를 같이 보여주는 것이 좋습니다. 전원 회로는 숫자로 말할수록 설득력이 생깁니다. 결국 좋은 설명은 어려운 단어를 많이 쓰는 것이 아니라, 내가 어떤 조건을 보고 어떤 선택을 했는지 보여주는 데서 나옵니다.
카드뉴스는 큰 그림을 빠르게 잡기 위한 자료이고, 아래 본문은 검색으로 들어온 사람이 한 번 더 판단할 수 있도록 만든 보충 설명입니다. 관련 주제를 이어서 볼 때도 용어 암기보다 실제 입력, 처리, 출력, 검증 흐름을 기준으로 연결해보면 학습 방향이 더 분명해집니다.
