임베디드 프로젝트는 개념을 실제 신호와 코드로 연결하는 과정입니다

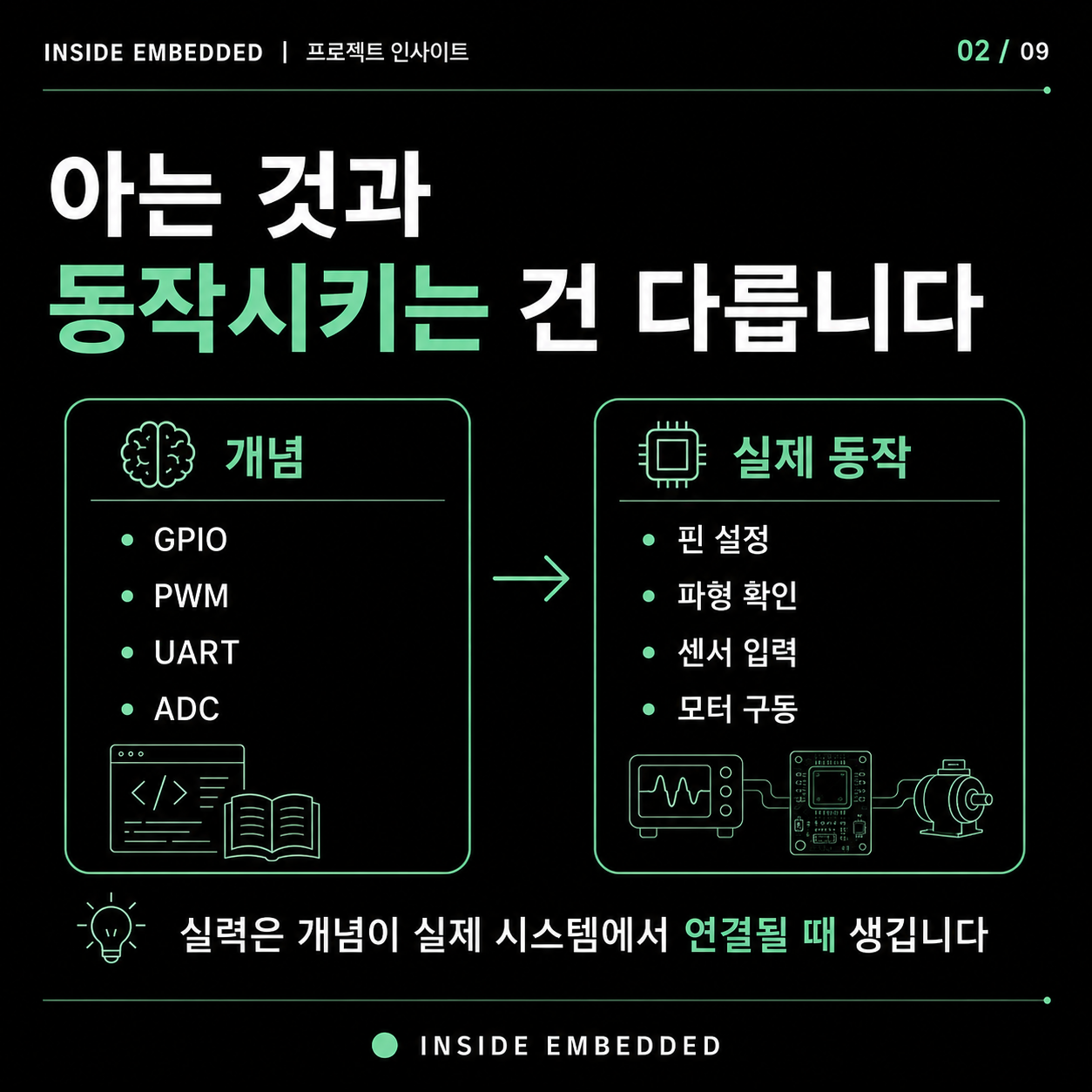

임베디드 공부에서 강의를 듣고 예제를 따라 하는 것과 직접 프로젝트를 끝까지 만드는 것은 다릅니다. GPIO, UART, ADC, PWM 개념을 설명할 수 있어도 실제 보드에서 핀을 설정하고, 전원을 넣고, 파형을 확인하고, 센서값을 읽어보면 예상과 다른 문제가 자주 나옵니다. 이 차이를 겪어야 회로와 펌웨어가 어떻게 맞물리는지 조금씩 보이기 시작합니다.

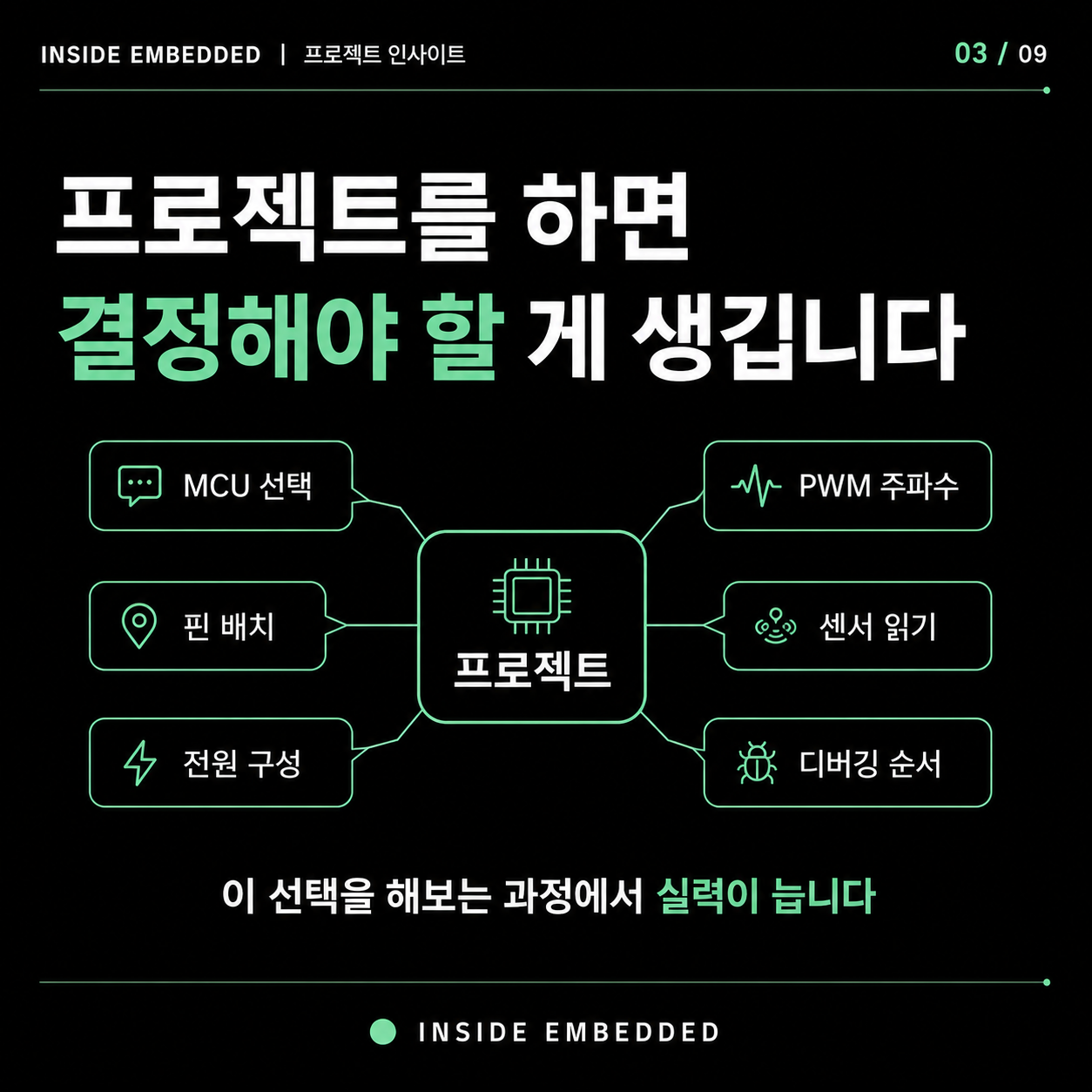

작은 프로젝트라도 직접 선택해야 할 것이 많습니다. 어떤 MCU 보드를 쓸지, 센서는 어떤 인터페이스로 연결할지, 전원과 GND는 어떻게 잡을지, PWM 주파수와 Timer 주기는 어떤 기준으로 정할지 결정해야 합니다. 버튼 하나를 읽을 때도 pull-up, debouncing, interrupt, polling 중 어떤 구조가 맞는지 생각하게 됩니다. 이 선택 과정이 단순한 따라 치기와 실제 개발을 가르는 부분입니다.
안 될 때 확인한 기록이 실력이 됩니다

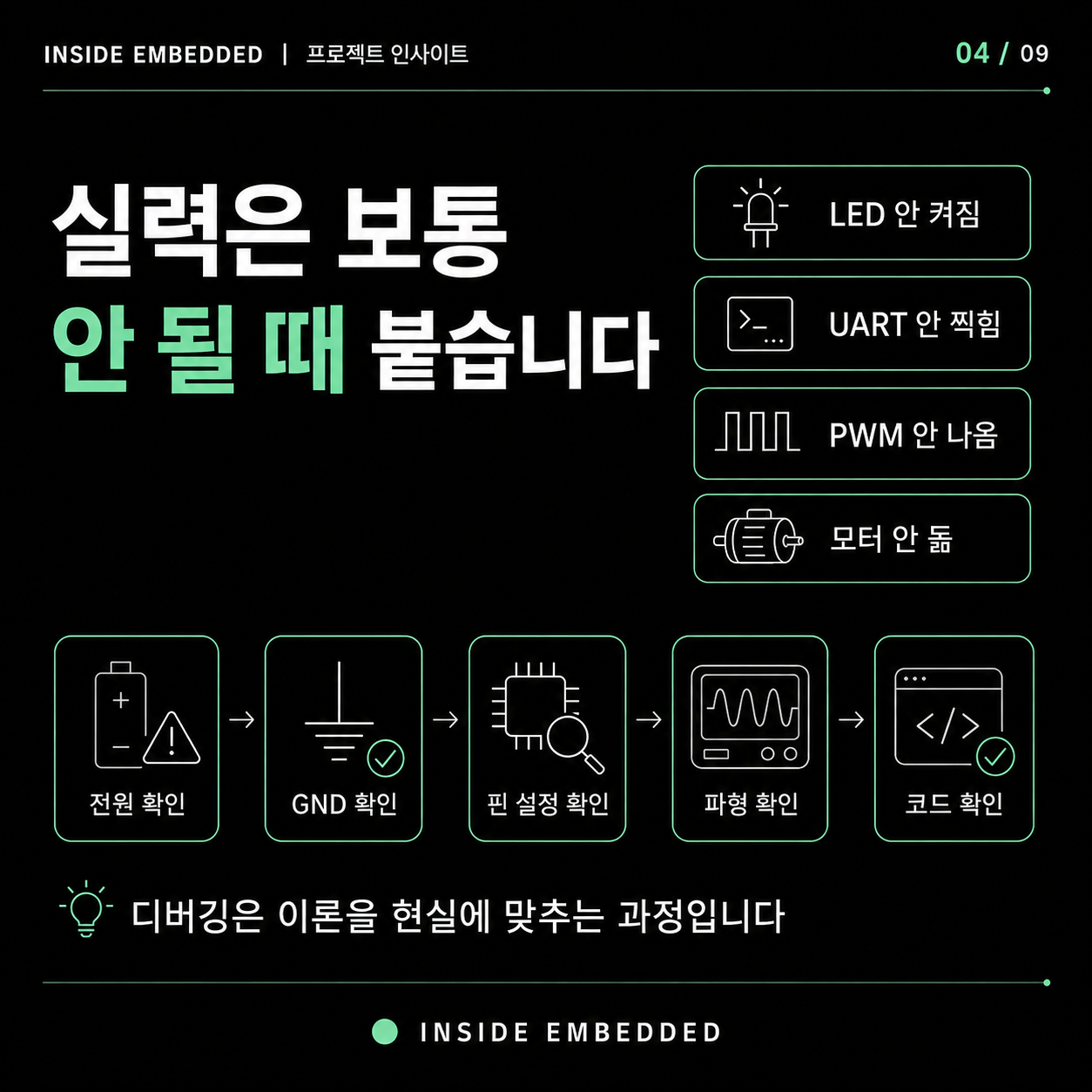

프로젝트에서 먼저 볼 점은 결과물의 크기만이 아닙니다. LED가 켜지지 않을 때 전원과 GPIO 모드를 확인했는지, UART 로그가 깨질 때 보드레이트와 클럭 설정을 봤는지, PWM이 안 나올 때 Timer 채널과 Alternate Function을 점검했는지가 더 중요합니다. 문제를 만났을 때 전압, 파형, 레지스터, 코드 흐름을 순서대로 좁혀가는 경험이 임베디드 디버깅의 기본이 됩니다.

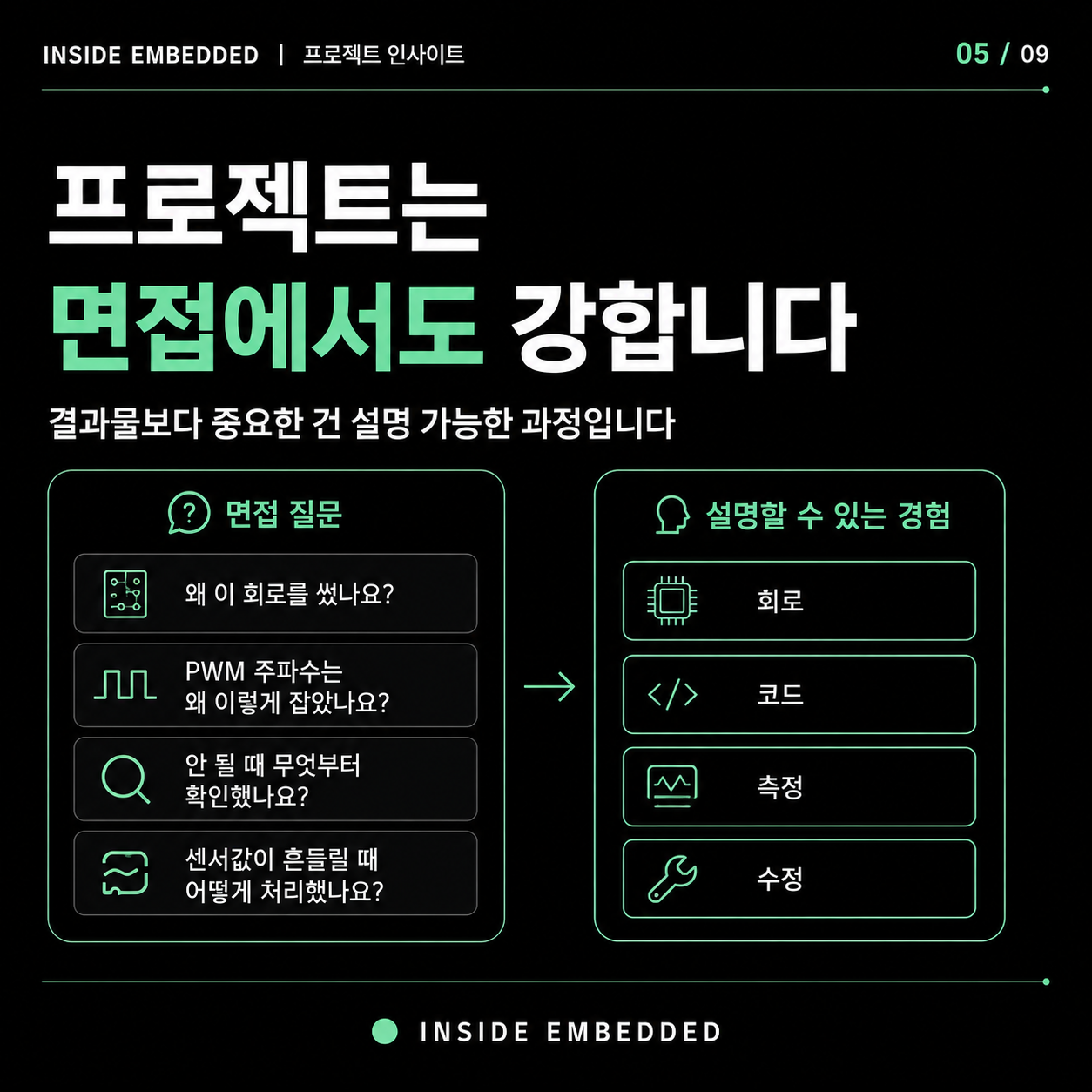

면접이나 포트폴리오에서도 단순히 “만들었다”보다 “왜 그렇게 설계했고, 어떤 문제를 어떻게 확인했는지”가 설득력을 줍니다. 센서값이 튈 때 필터를 넣었는지, 버튼 입력이 여러 번 잡혀 디바운싱을 적용했는지, 모터가 돌지 않아 전원 용량과 PWM duty를 확인했는지 같은 설명은 직접 해본 사람만 구체적으로 말할 수 있습니다.
처음 프로젝트는 작아도 끝까지 동작해야 합니다

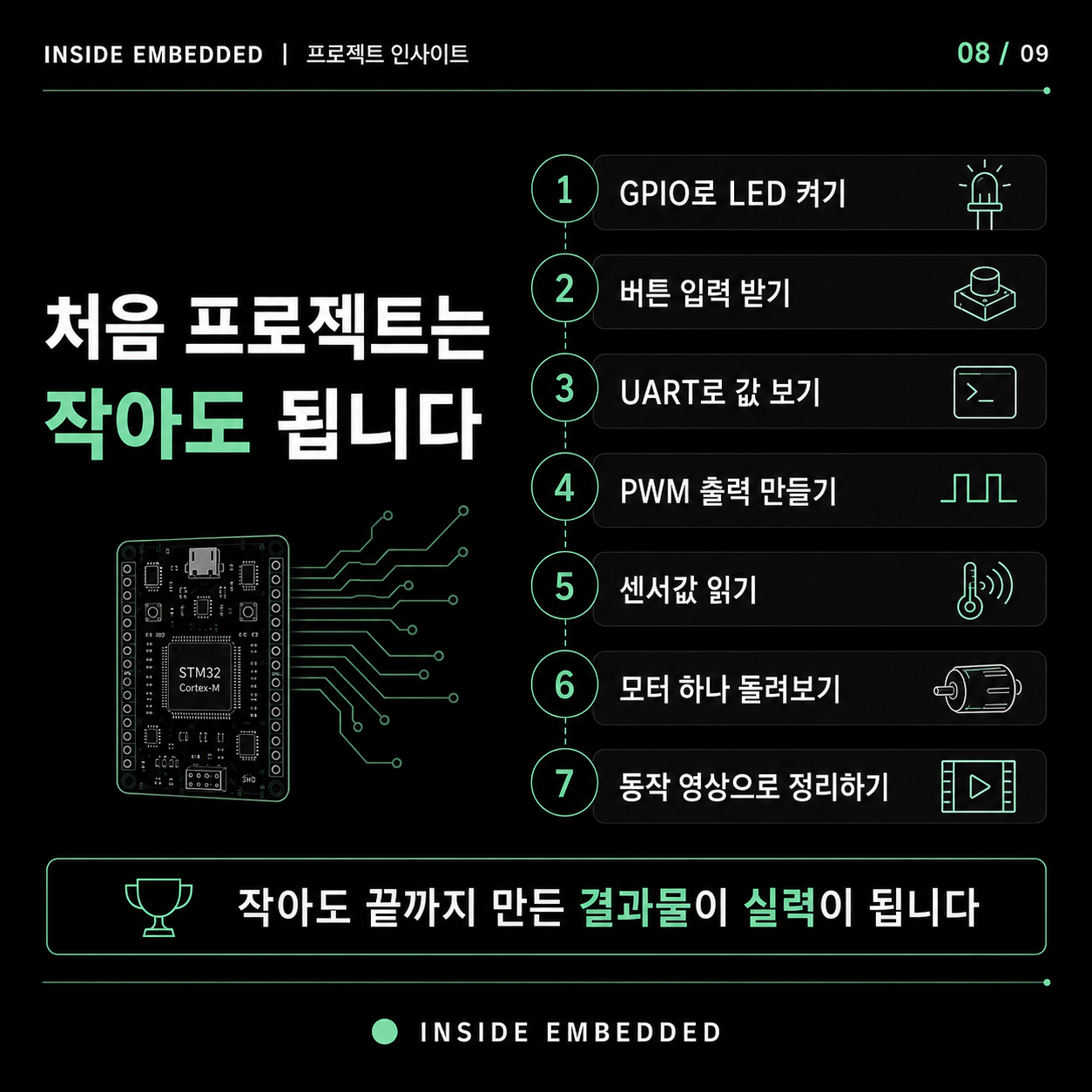

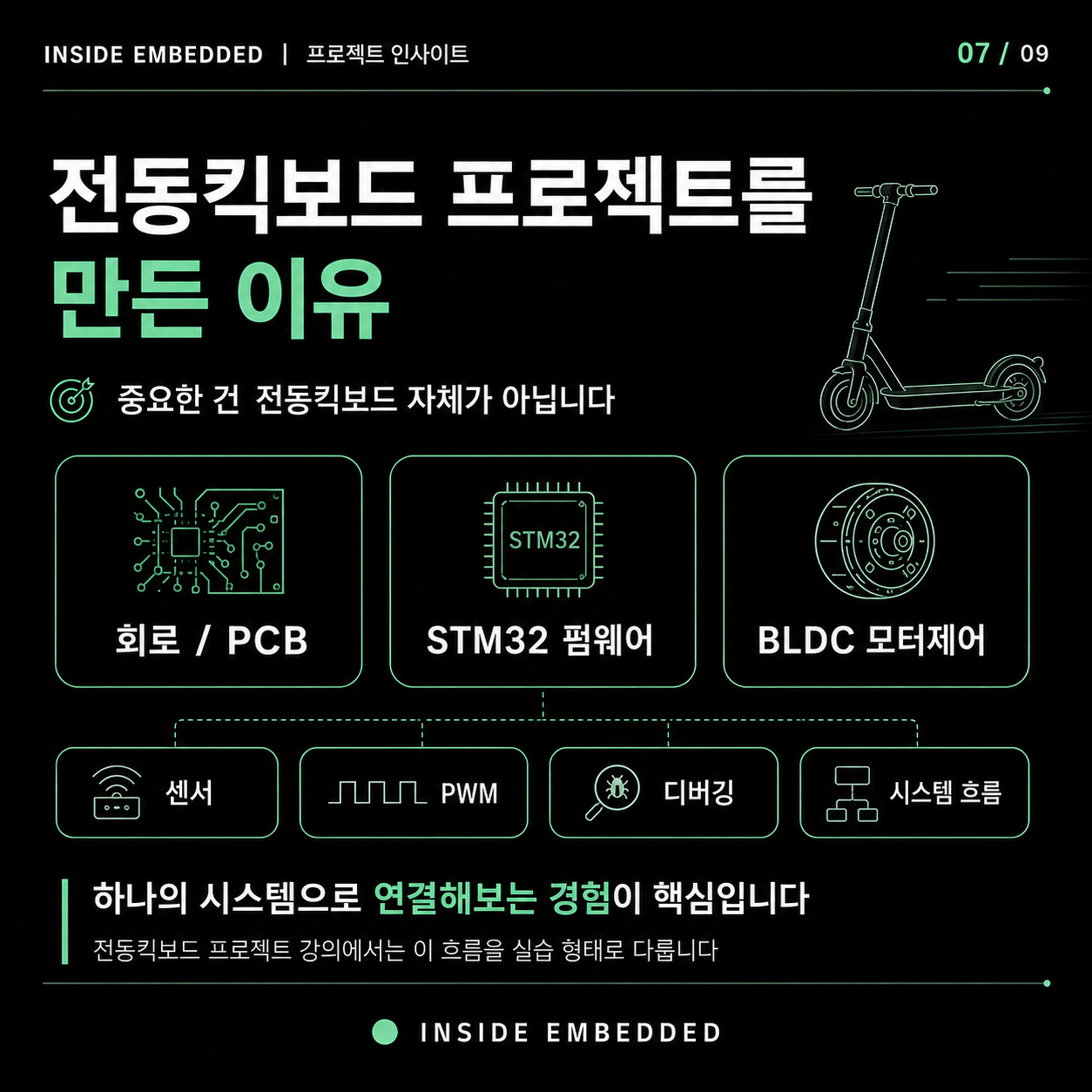

처음부터 복잡한 로봇이나 차량 제어를 목표로 잡으면 회로, PCB, 통신, 제어, 전원 문제가 한꺼번에 몰려와 중간에 멈추기 쉽습니다. LED 출력, 버튼 입력, UART 로그, ADC 센서값 읽기, PWM으로 LED 밝기 바꾸기처럼 작은 기능을 하나씩 연결하는 편이 좋습니다. 이후 모터 드라이버나 통신 모듈을 붙이면 시스템이 커지는 과정을 이해하기 쉽습니다.

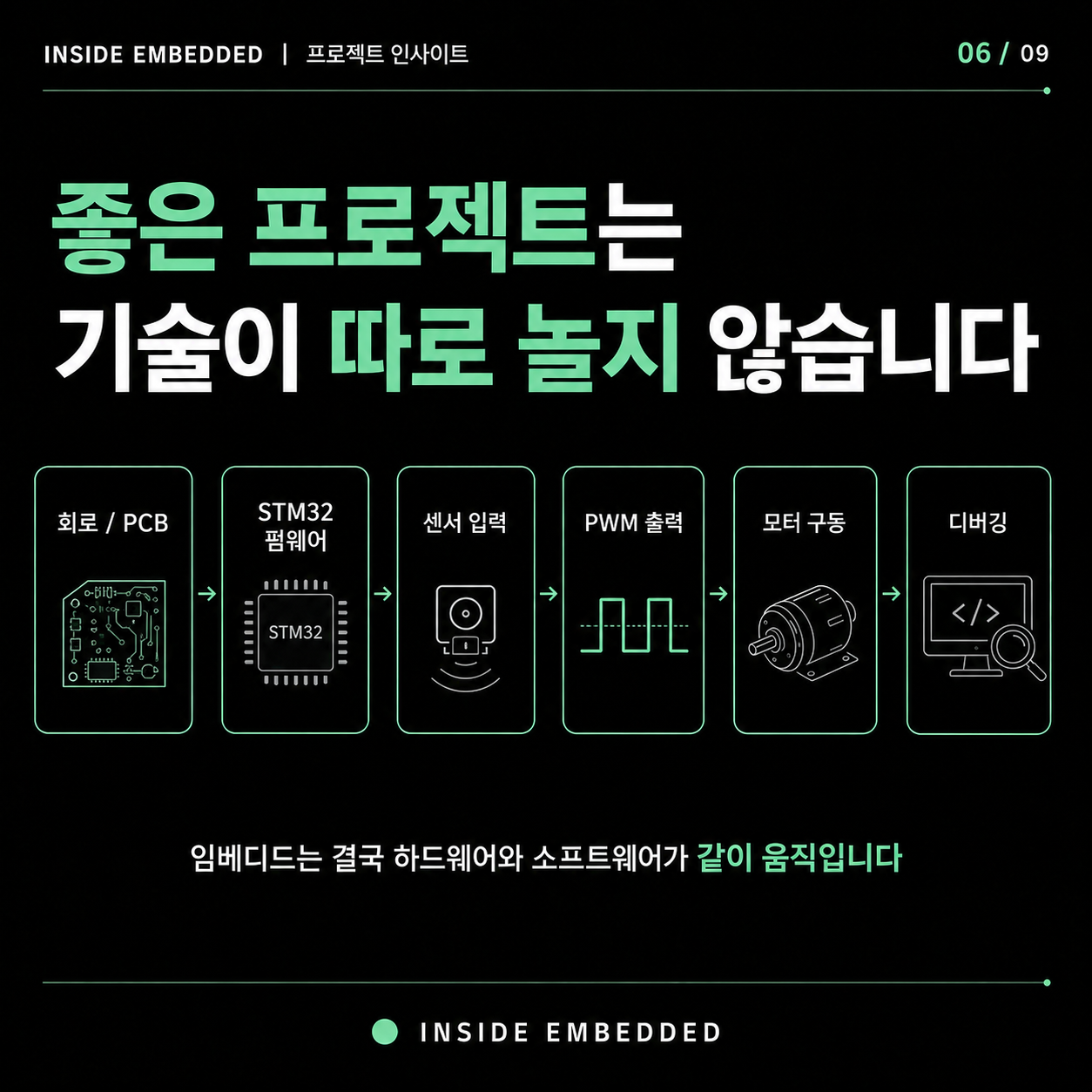

결과는 영상, 회로도, 코드 구조, 디버깅 메모로 남겨두는 것이 좋습니다. “처음에는 UART가 깨졌고, 클럭 설정을 바꿔 해결했다”처럼 짧은 기록도 나중에는 좋은 학습 자료가 됩니다. 임베디드 프로젝트의 목표는 화려한 결과물을 한 번에 만드는 것이 아니라, 회로와 MCU 펌웨어, 측정과 디버깅을 하나의 흐름으로 다뤄보는 데 있습니다.
프로젝트 범위는 검증 가능한 단위로 자르는 편이 좋습니다
처음부터 모든 기능을 합치면 어디서 문제가 생겼는지 찾기 어렵습니다. 전원 인가 후 MCU가 살아 있는지 확인하고, GPIO 출력과 UART 로그를 먼저 붙인 뒤, 센서 입력과 PWM 출력을 단계적으로 더하는 방식이 안정적입니다. 각 단계마다 예상값, 측정값, 실패 원인을 기록하면 다음 기능을 붙일 때 기준점이 생깁니다. 프로젝트 실력은 큰 주제를 고르는 데서만 나오지 않고, 작은 기능을 검증 가능한 순서로 쌓는 과정에서 만들어집니다.
