RC 필터는 신호의 빠른 변화를 줄이는 가장 기본적인 회로입니다

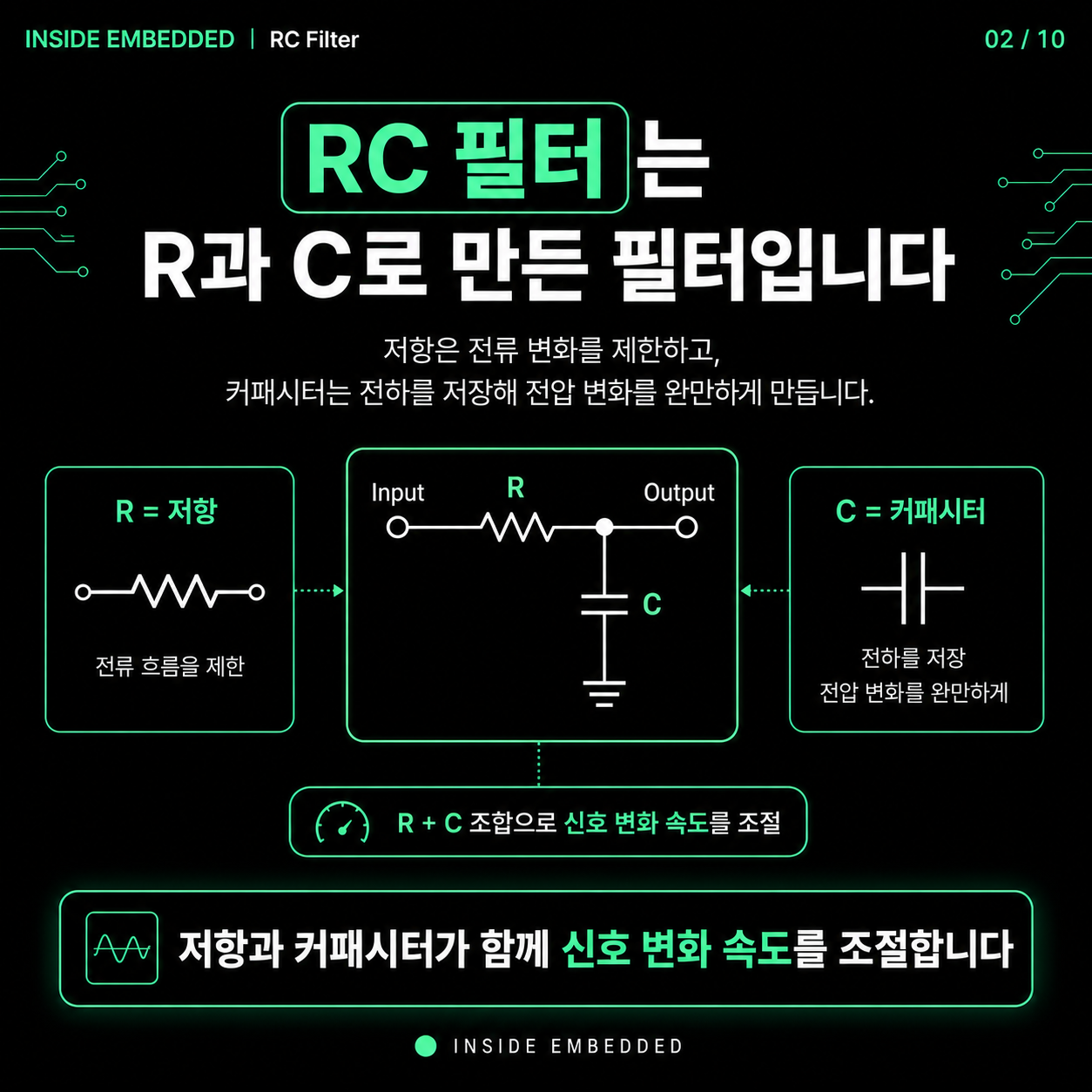

RC 필터는 저항 R과 커패시터 C만으로 만드는 단순한 회로입니다. 부품이 두 개뿐이라 쉬워 보이지만, 실제 회로에서는 노이즈를 줄이고 신호를 부드럽게 만들 때 매우 자주 등장합니다. 버튼 입력의 순간적인 튐을 줄이거나, 센서 출력의 고주파 잡음을 완화하거나, 전원 라인에서 급격한 흔들림을 눌러주는 식입니다.

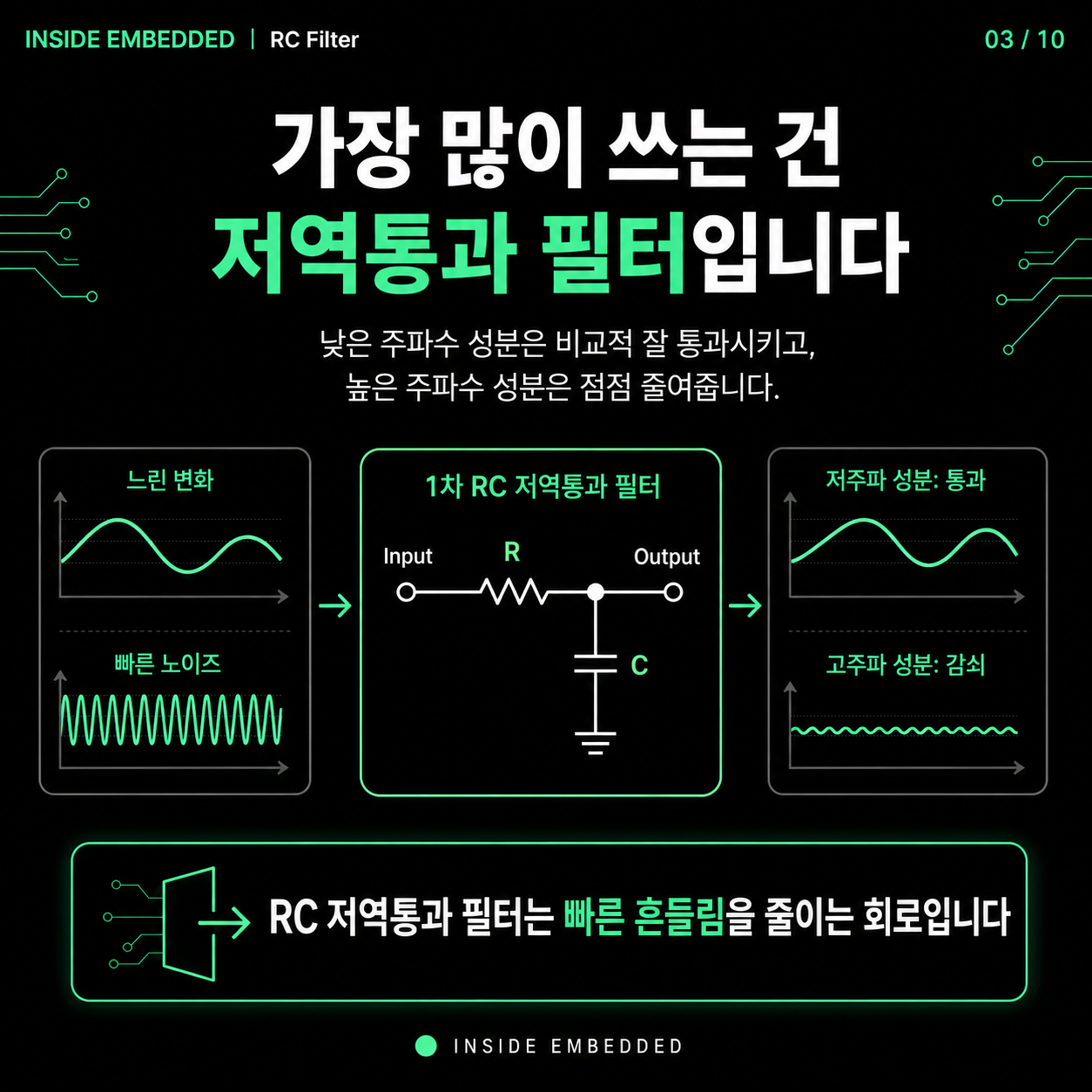

핵심은 커패시터가 전압 변화를 즉시 따라가지 않는다는 점입니다. 입력 전압이 갑자기 바뀌어도 커패시터 전압은 충전과 방전을 거치며 천천히 변합니다. 이 성질 때문에 빠르게 흔들리는 성분은 줄어들고, 느리게 변하는 성분은 비교적 잘 통과합니다. 그래서 가장 기본적인 RC 저역통과 필터는 “신호를 평균 내는 회로”처럼 이해하면 처음 접근이 쉽습니다.
시간상수는 필터의 반응 속도를 정합니다
RC 필터를 볼 때 자주 나오는 값이 시간상수입니다. 시간상수는 R과 C를 곱한 값으로, 회로가 얼마나 느리게 반응하는지 보여줍니다. R이나 C가 커지면 커패시터가 충전되고 방전되는 속도가 느려지고, 출력 전압도 더 천천히 움직입니다. 반대로 값이 작으면 입력 변화가 출력에 더 빨리 반영됩니다.

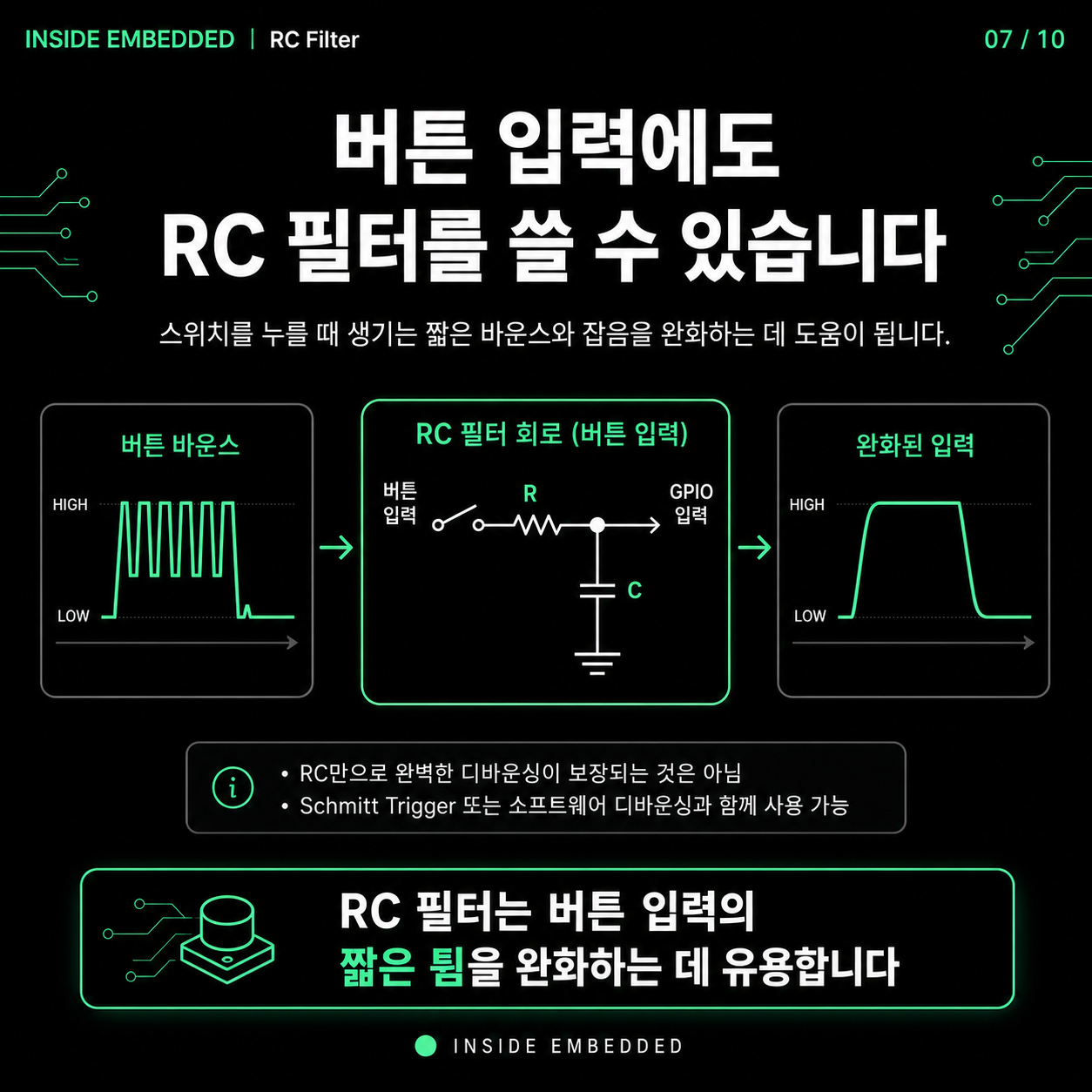

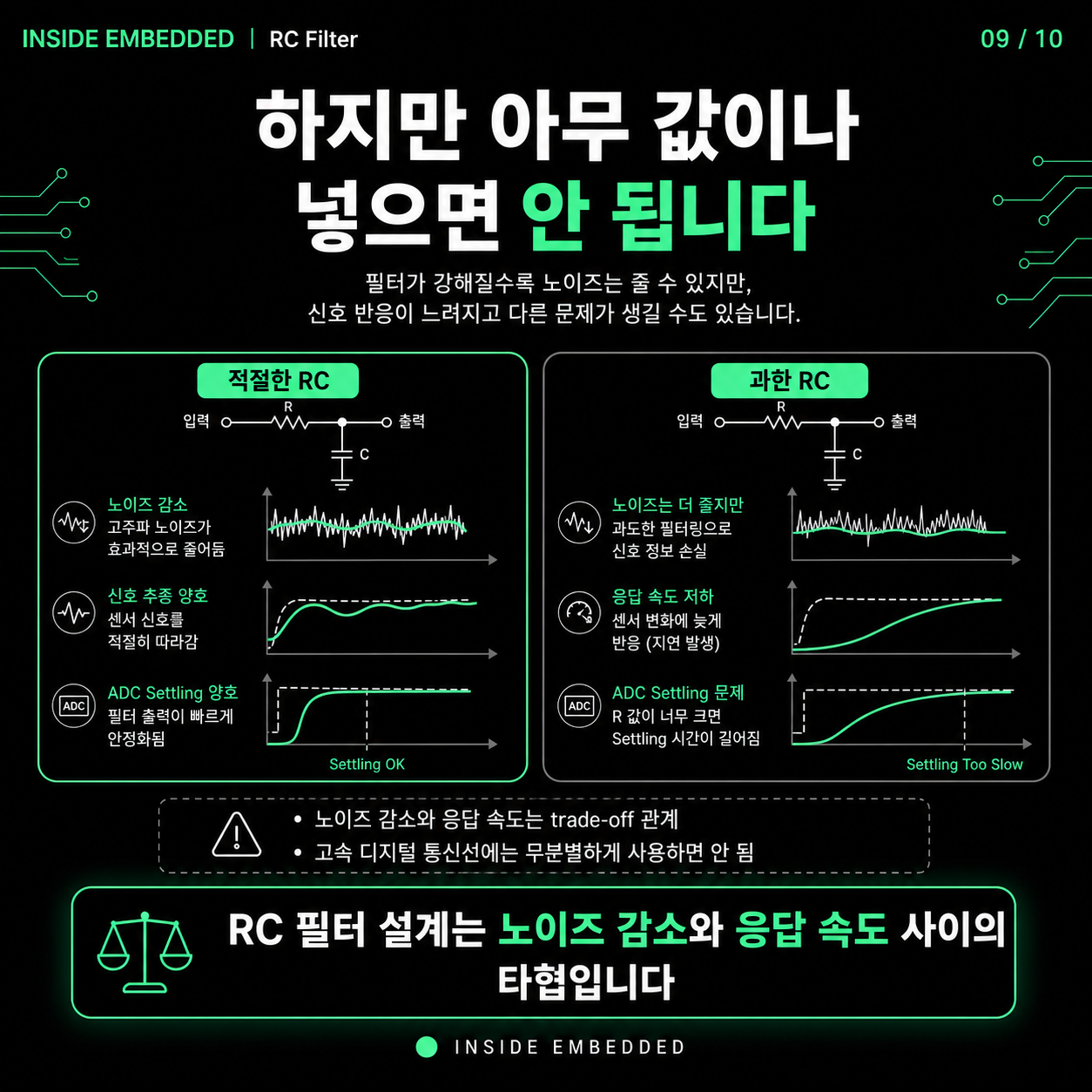

예를 들어 버튼 입력에 RC 필터를 넣으면 짧은 튐은 어느 정도 줄일 수 있습니다. 하지만 시간상수를 너무 크게 잡으면 버튼을 눌렀는데 MCU가 늦게 인식할 수 있습니다. 센서 신호도 마찬가지입니다. 노이즈를 줄이겠다고 필터를 강하게 만들면 실제로 필요한 빠른 변화까지 둔해질 수 있습니다. 필터 설계는 잡음을 없애는 일이 아니라, 필요한 신호와 필요 없는 변화를 나누는 일에 가깝습니다.
차단 주파수는 통과시킬 신호의 기준입니다
RC 저역통과 필터에서는 차단 주파수를 기준으로 신호가 얼마나 줄어드는지 봅니다. 차단 주파수보다 낮은 변화는 상대적으로 잘 지나가고, 높은 변화는 더 많이 감쇠됩니다. 여기서 중요한 점은 차단 주파수 이후 신호가 갑자기 사라지는 것이 아니라 점점 줄어든다는 것입니다. 그래서 실제 측정에서는 원하는 만큼 충분히 줄었는지를 확인해야 합니다.
오실로스코프로 입력과 출력을 함께 보면 RC 필터의 역할이 더 분명해집니다. 입력은 날카로운 모서리를 갖고 있어도 출력은 완만하게 올라가고 내려갑니다. 이때 프로브 설정, 부하 임피던스, 회로의 다음 단계 입력 저항도 결과에 영향을 줄 수 있습니다. 필터 하나만 계산식으로 보고 끝내면 실제 파형과 차이가 날 수 있습니다.
회로 안에서 RC 필터는 디버깅 포인트가 됩니다

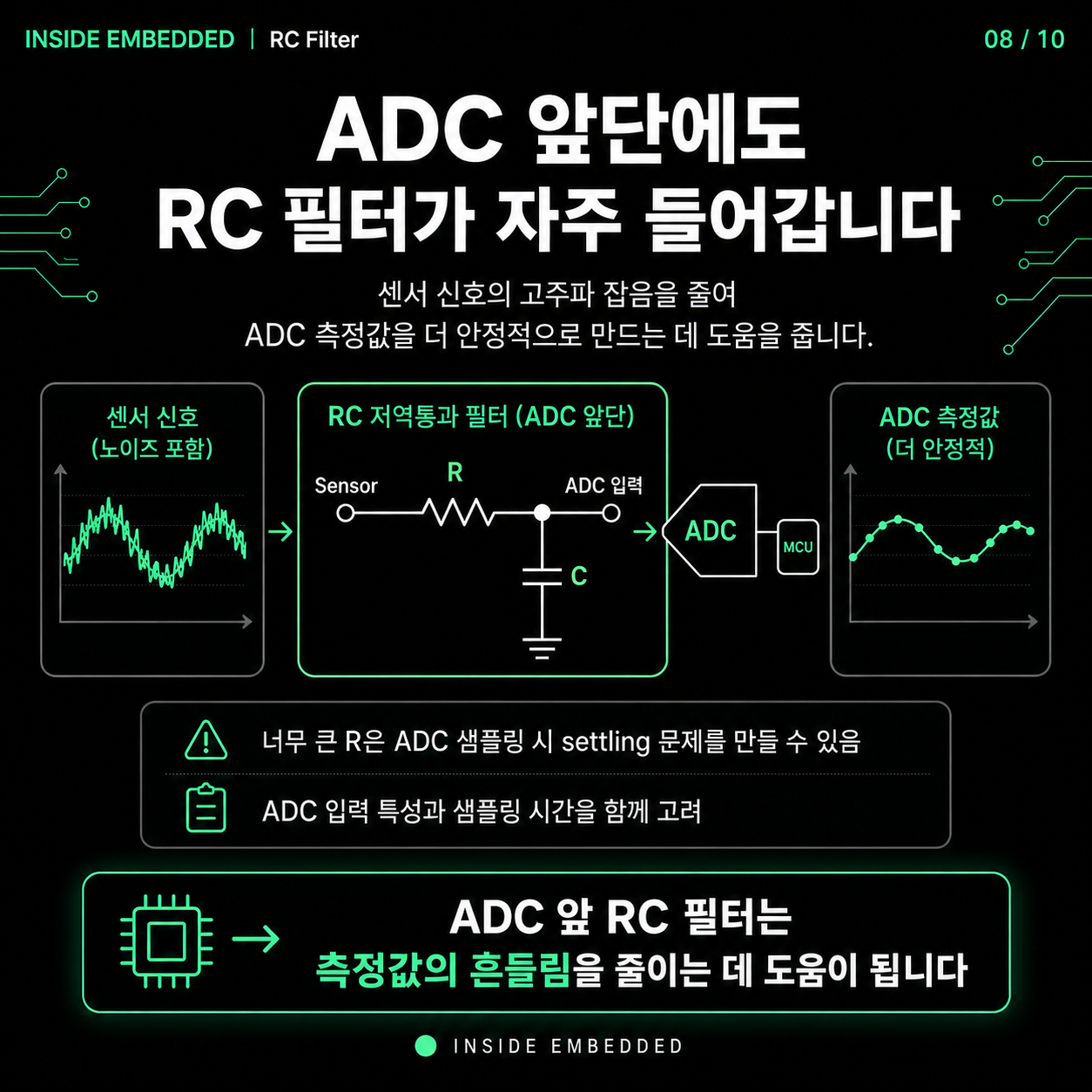

RC 필터가 들어간 회로에서 신호가 너무 느리거나, 반대로 노이즈가 충분히 줄지 않는다면 R과 C 값을 다시 봐야 합니다. MCU ADC 입력 앞단이라면 샘플링 시간과 입력 임피던스도 같이 확인해야 합니다. 통신 신호처럼 빠른 에지가 필요한 곳에 무심코 큰 커패시터를 붙이면 파형이 무너질 수 있습니다.
RC 필터를 잘 이해하면 회로를 볼 때 “왜 여기에 커패시터가 붙어 있지?”라는 질문에 답할 수 있습니다. 전원 안정화, 버튼 디바운싱, 센서 노이즈 완화, 간단한 지연 회로까지 같은 원리가 반복됩니다. 단순한 부품 조합이지만 신호, 전압, 시간, 측정을 연결해서 보는 데 매우 좋은 출발점입니다. 값을 바꿔 다시 측정해 보면 계산과 실제 회로 사이의 차이도 자연스럽게 보입니다.
