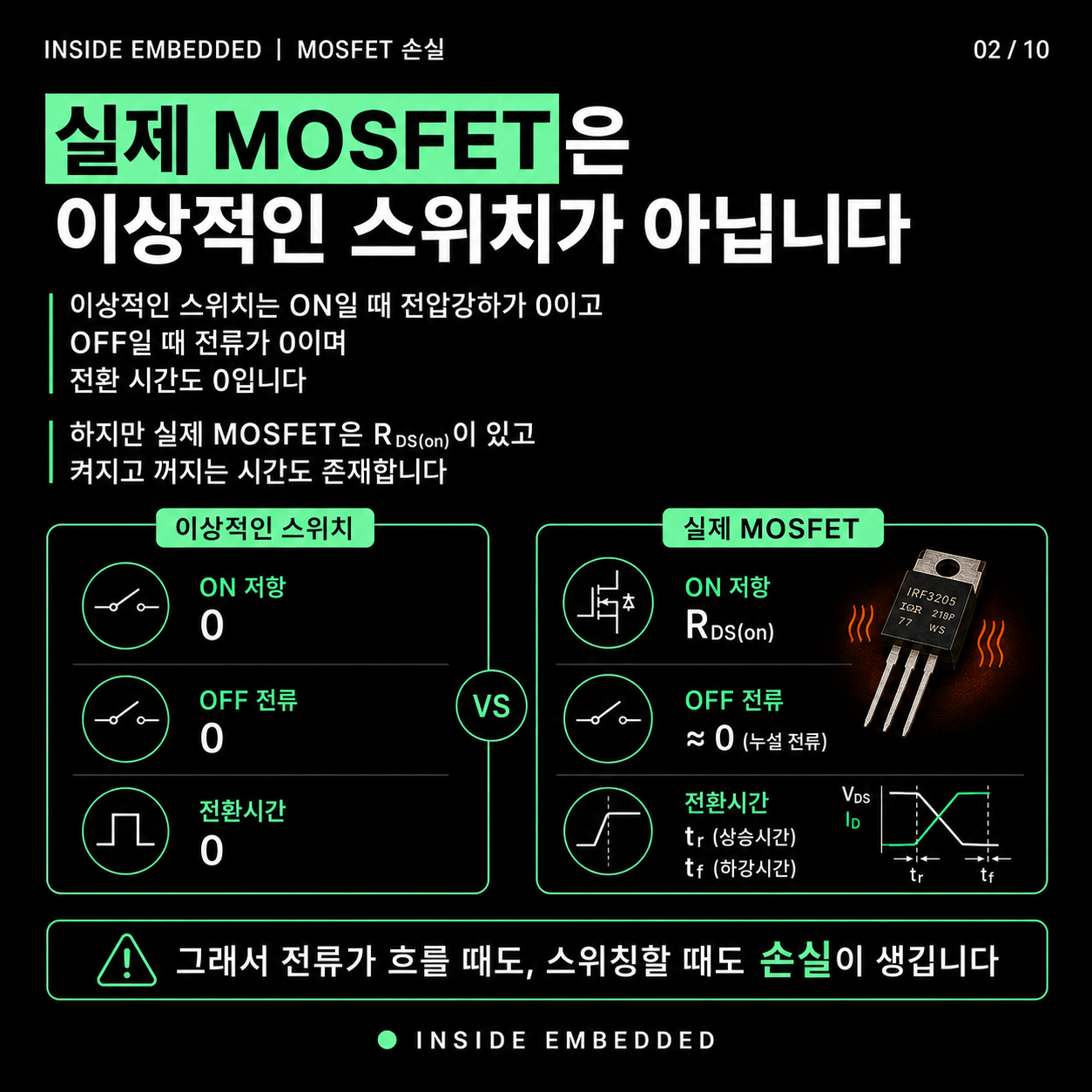

MOSFET은 이상적인 스위치가 아닙니다

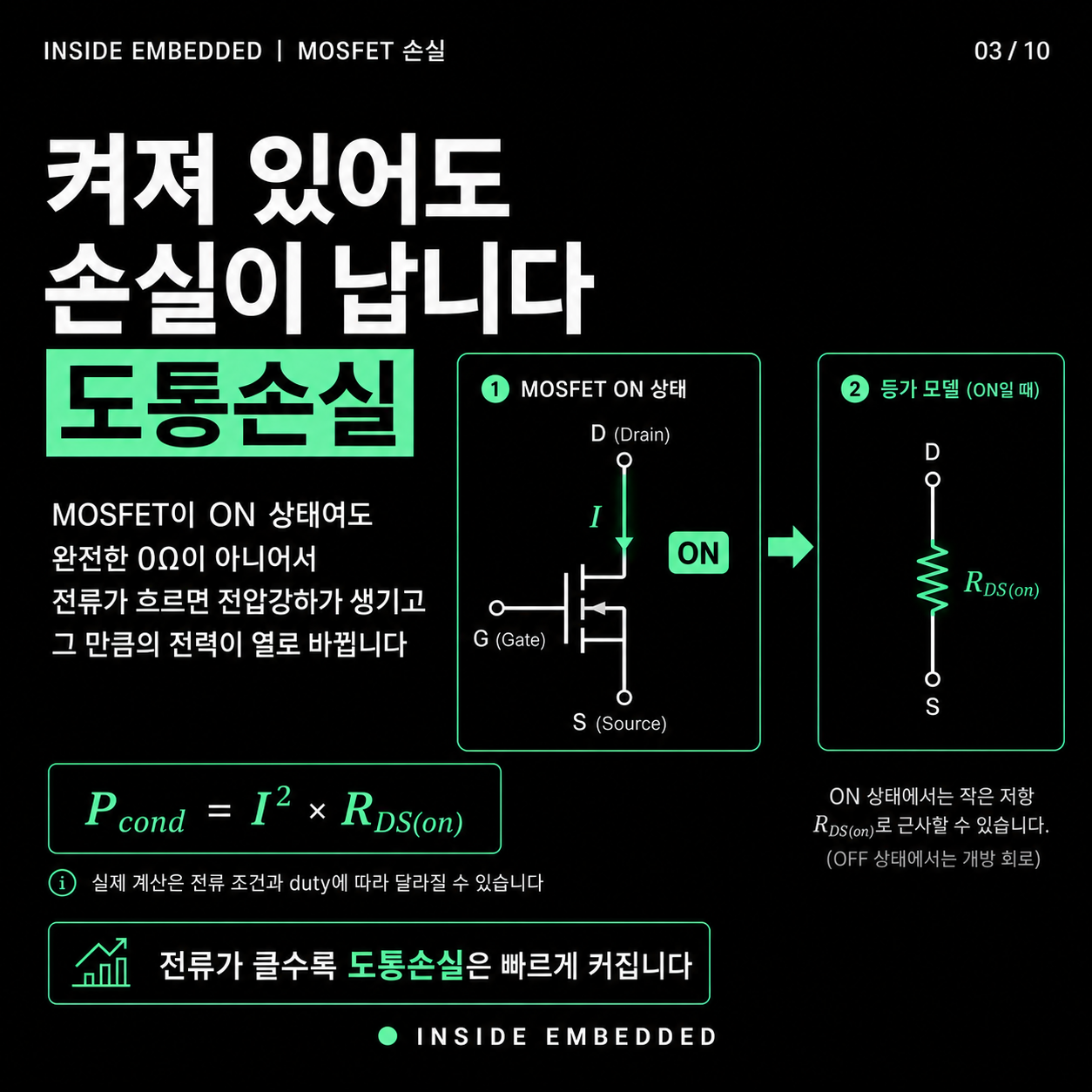

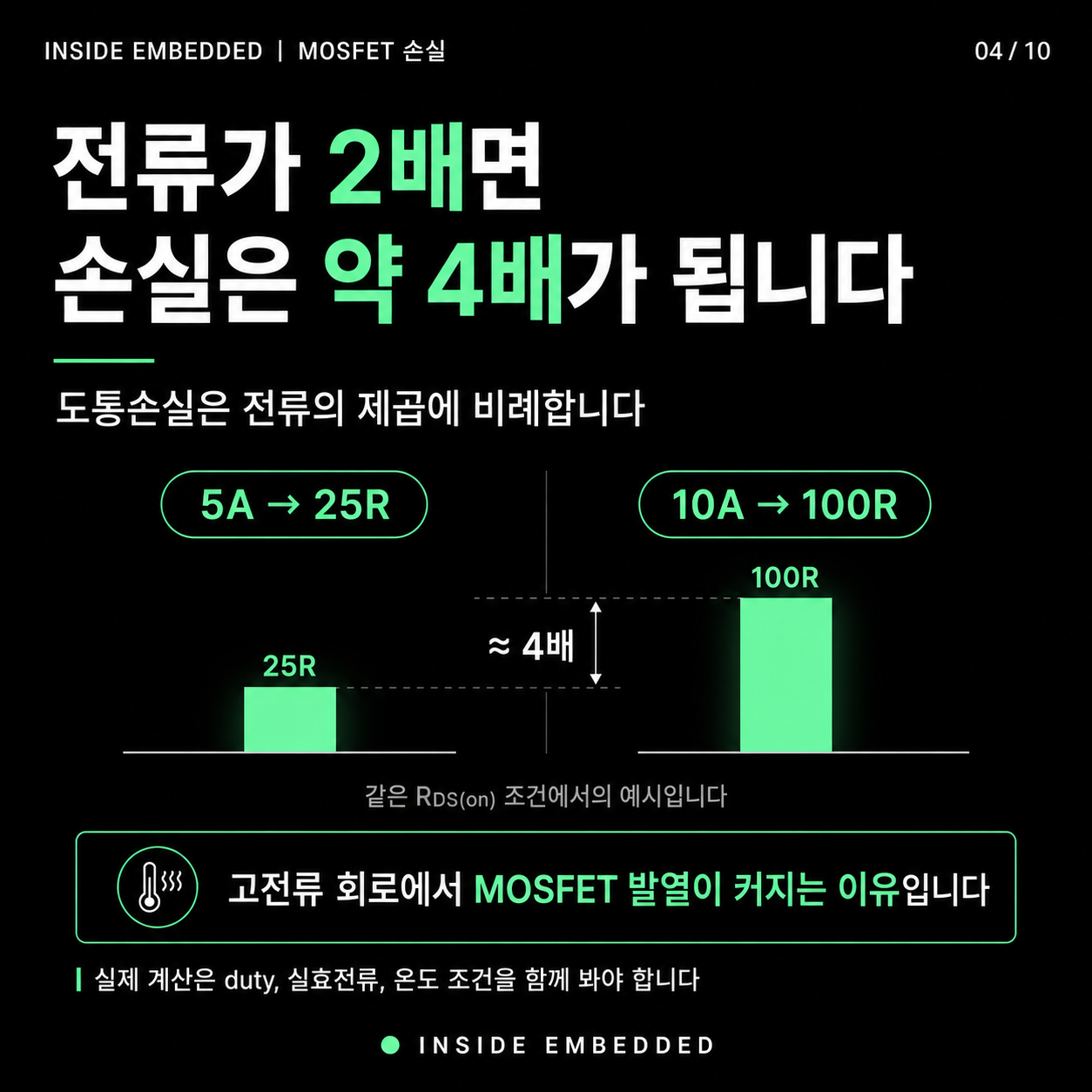

MOSFET은 회로도에서 스위치처럼 보이지만 실제 동작에서는 항상 손실이 생깁니다. ON 상태에서는 드레인과 소스 사이에 RDS(on)이 남아 있고, 전류가 흐르면 전력 손실이 열로 바뀝니다. 이때 도통손실은 대략 전류의 제곱에 비례해서 커지므로, 부하 전류가 조금만 늘어도 발열이 눈에 띄게 증가할 수 있습니다.
데이터시트의 RDS(on)은 측정 조건을 같이 봐야 합니다. 게이트 전압이 충분히 높을 때의 값인지, 접합 온도가 올라갔을 때 얼마나 증가하는지에 따라 실제 손실이 달라집니다. 25도 조건에서 괜찮아 보인 MOSFET도 보드 안에서 온도가 오르면 저항이 커지고, 다시 손실이 늘어나는 방향으로 이어질 수 있습니다.
도통손실과 스위칭손실은 원인이 다릅니다

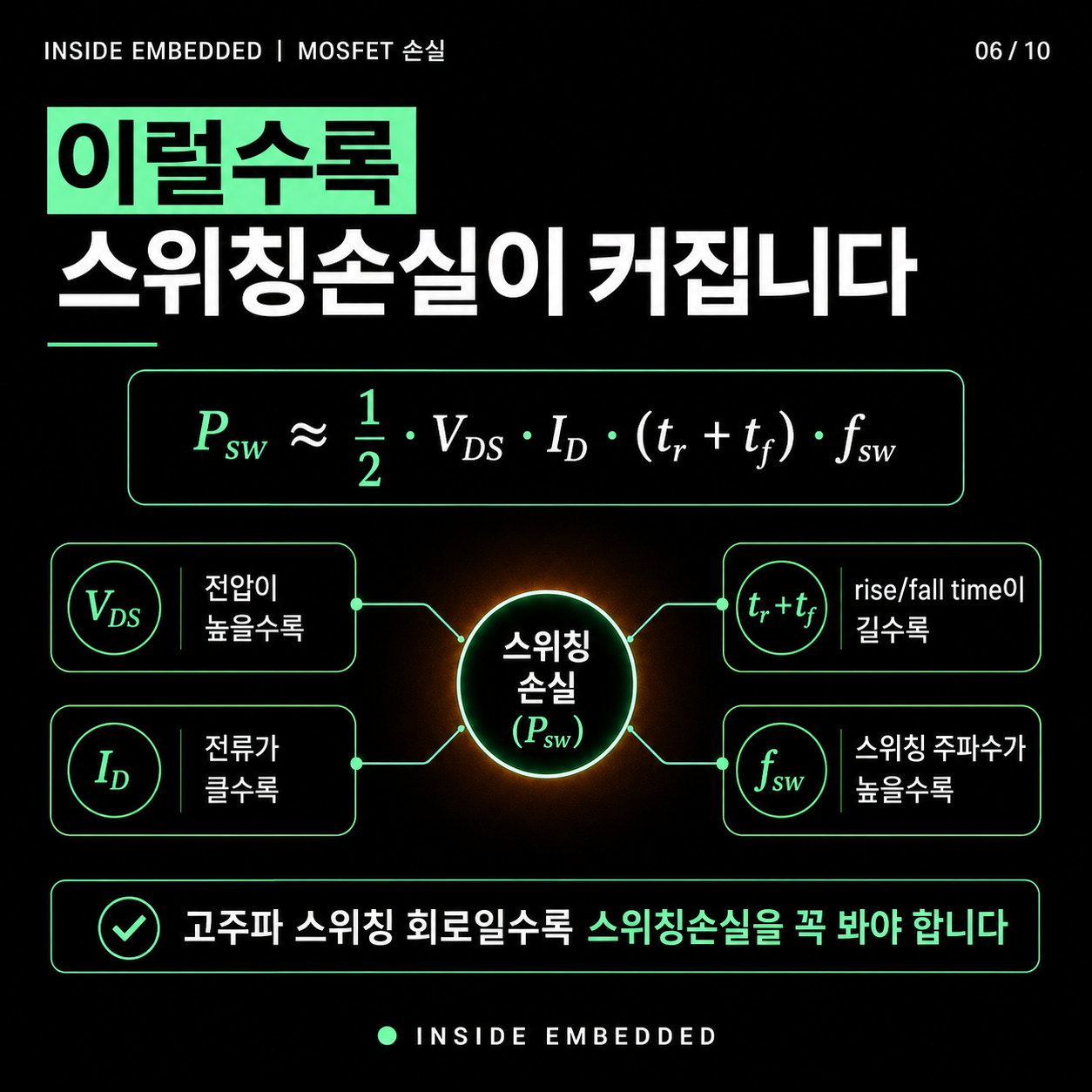

도통손실은 MOSFET이 켜져 있는 동안의 손실입니다. 부하 전류, 듀티비, RDS(on), 방열 조건이 주요 변수입니다. 반면 스위칭손실은 켜지고 꺼지는 전환 구간에서 생깁니다. 이 짧은 시간에는 MOSFET 양단 전압과 전류가 동시에 존재하므로, 스위칭 주파수, rise time, fall time, 게이트 저항, 게이트 드라이버 성능이 영향을 줍니다.
주파수를 올리면 인덕터나 필터를 작게 만들 수 있는 장점이 있지만 스위칭 횟수가 늘어 손실이 커질 수 있습니다. 게이트를 너무 천천히 구동하면 EMI는 줄어들 수 있지만 전환 시간이 길어져 발열이 늘 수 있고, 너무 빠르게 구동하면 ringing이나 노이즈가 문제가 될 수 있습니다. 그래서 전력전자 회로에서는 효율, 발열, EMI를 따로 보지 않고 함께 조정합니다.
데이터시트의 total gate charge, input capacitance, switching time 항목도 함께 봐야 합니다. 같은 RDS(on)이라도 게이트 전하가 크면 드라이버가 더 많은 전하를 빠르게 넣고 빼야 합니다. 드라이버 전류가 부족하면 VGS 전환이 느려지고, 그만큼 VDS와 ID가 겹치는 시간이 길어질 수 있습니다. MOSFET 선택은 낮은 온저항 하나로 끝나지 않는 이유가 여기에 있습니다.
발열 문제는 MOSFET 하나만 바꿔서 끝나지 않습니다
MOSFET이 뜨겁다면 먼저 전류 파형, 스위칭 노드 파형, 게이트 파형을 측정해야 합니다. 오실로스코프로 VGS가 충분히 올라가는지, VDS가 예상대로 떨어지는지, turn-on과 turn-off 구간이 길지 않은지 확인하면 원인을 좁힐 수 있습니다. 하프브리지나 인버터 회로에서는 dead time 동안 body diode가 도통하면서 손실이 커지는 경우도 있습니다.
PCB 방열 경로도 중요합니다. 패키지의 열저항, 구리 면적, via, 방열판, 주변 부품 배치가 실제 온도에 영향을 줍니다. 같은 MOSFET이라도 좁은 패턴 위에 놓이면 데이터시트 기대치와 다르게 동작할 수 있습니다. 발열을 줄이려면 낮은 RDS(on) 소자 선택, 적절한 게이트 구동, 주파수 조정, dead time 최적화, 레이아웃 개선을 함께 검토하는 편이 현실적입니다.
온도 확인도 손으로 만져보는 수준에서 끝내면 위험합니다. 열화상 카메라, 온도 센서, 전류 프로브, 차동 프로브를 이용해 부하 조건별로 파형과 온도를 같이 봐야 합니다. 특히 모터 드라이브나 DC-DC 컨버터는 기동, 급가속, 단락 보호, 과전류 제한 같은 과도 조건에서 손실이 달라질 수 있습니다. 정상상태 효율만 보고 MOSFET 발열을 판단하면 실제 제품 조건을 놓칠 수 있습니다.
정리할 때는 도통손실 계산값, 스위칭손실 추정값, 실제 온도 측정값을 같은 표에 놓고 비교하는 편이 좋습니다. 전압, 전류, 듀티비, 스위칭 주파수, 방열 조건을 함께 기록해야 MOSFET 하나의 문제가 아니라 구동 회로와 PCB 레이아웃까지 포함한 발열 원인을 검증할 수 있습니다.
