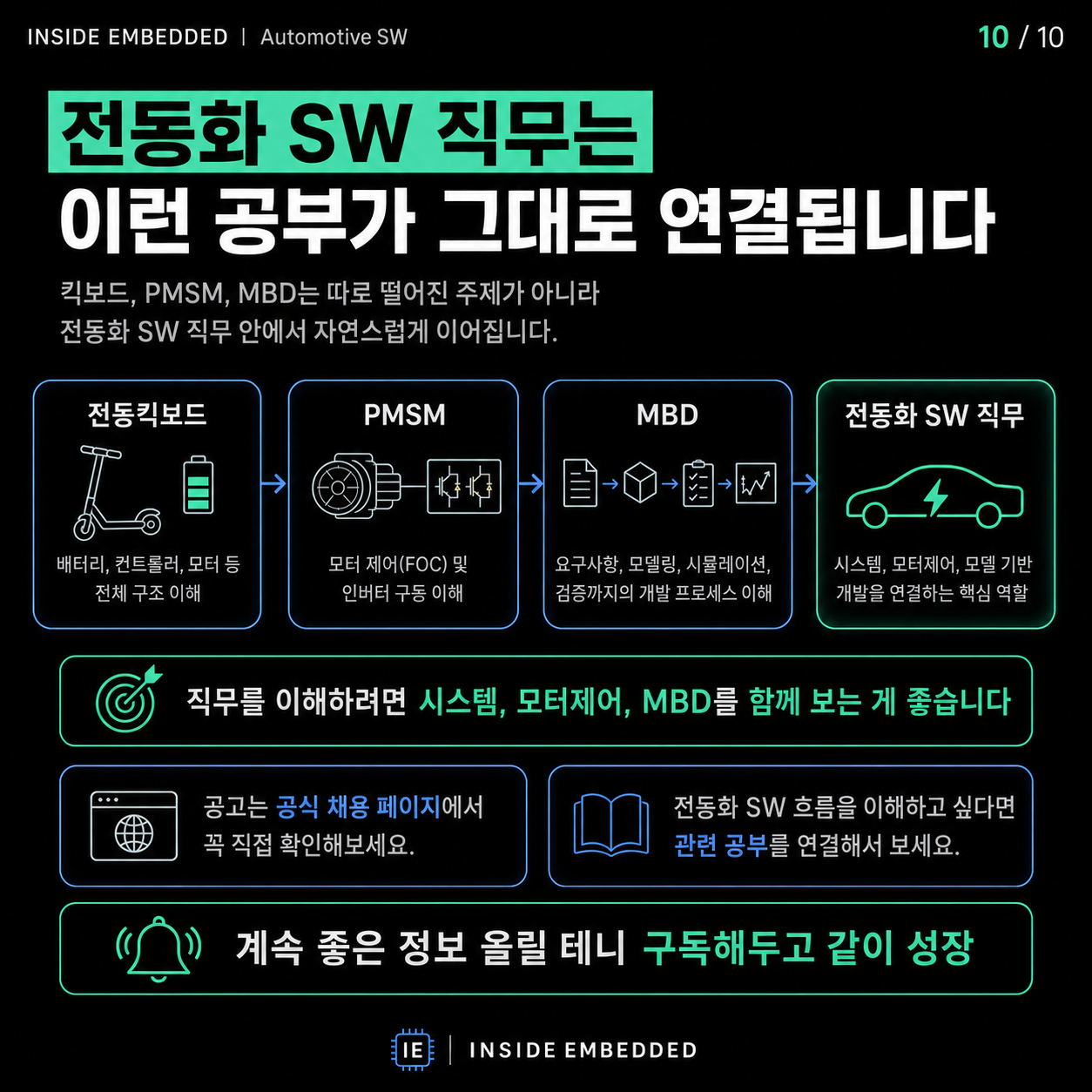

전동화 SW 직무 공부는 시스템·PMSM·MBD를 연결해야 합니다

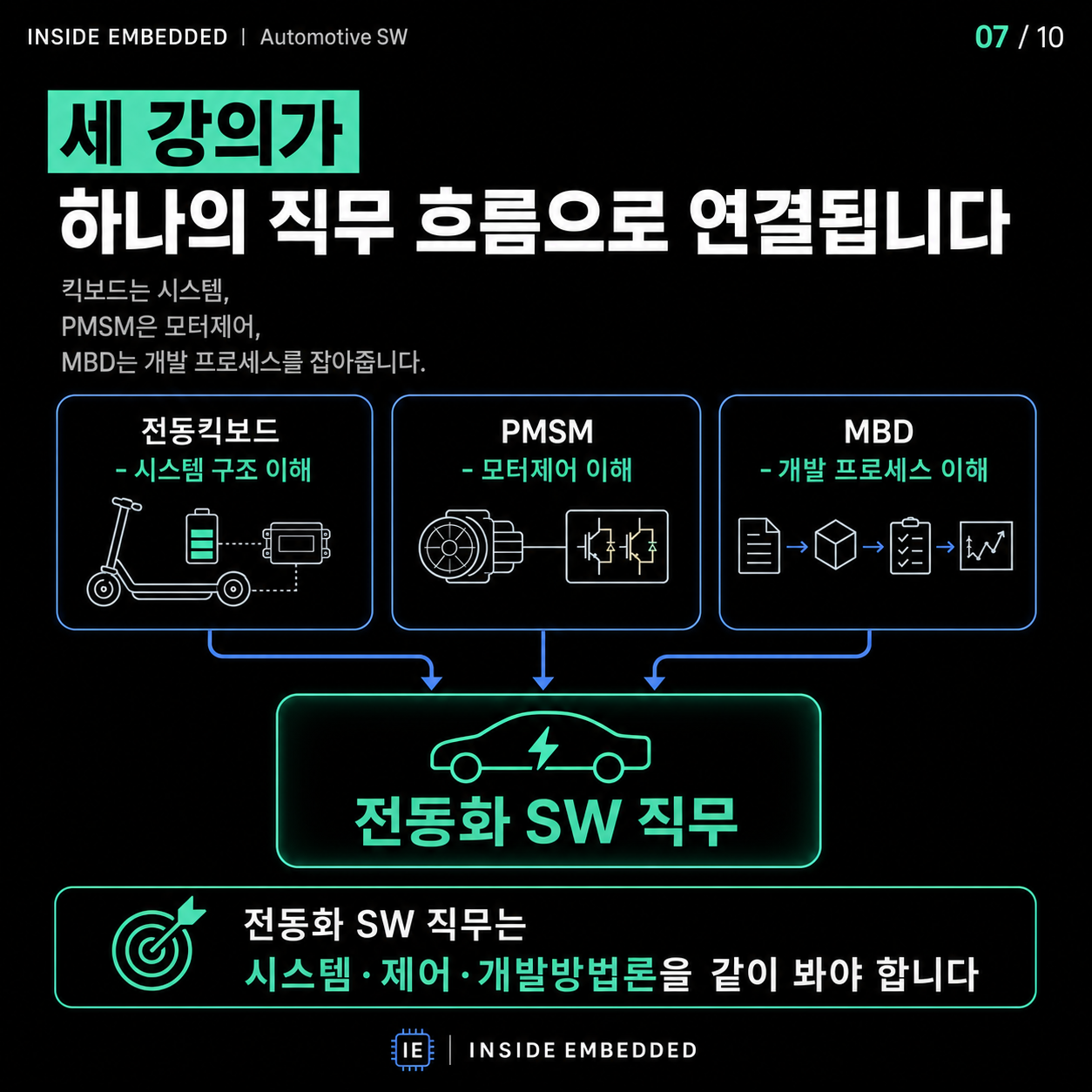

전동화 보드, PMSM 제어, MBD를 각각 별도 과목처럼 공부하면 실제 인버터 제어 소프트웨어의 흐름이 잘 보이지 않습니다. 배터리의 DC 전원은 인버터 스위칭을 거쳐 모터 토크로 바뀌고, 제어기는 센서 피드백과 보호 조건을 반영해 PWM을 갱신합니다. 용어를 많이 외우기보다 이 연결을 신호와 동작으로 설명하는 연습이 먼저입니다.

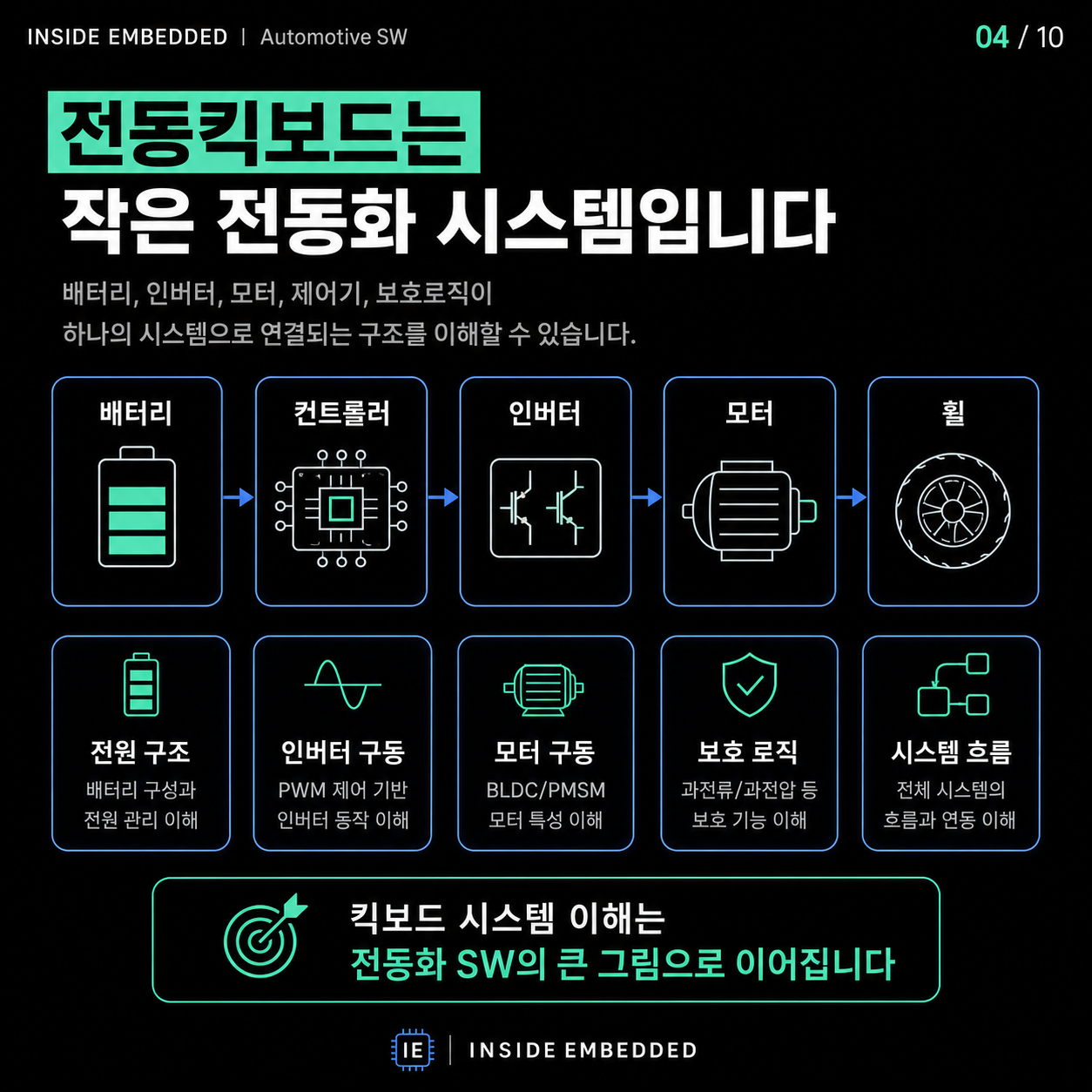

소형 전동화 시스템에서 에너지와 신호 흐름을 그려봅니다
전동 킥보드 같은 작은 시스템도 배터리, 컨트롤러, 인버터, 모터, 위치 센서, 통신과 보호 로직으로 구성됩니다. 배터리 전압이 DC 링크와 3상 인버터를 지나 모터를 구동하고, 그 토크가 부하를 움직이는 경로를 블록도로 그려보면 전체 구조를 잡기 쉽습니다.
여기에 전압·전류·온도·회전자 위치를 어디서 측정하는지, MCU가 어떤 PWM과 상태 신호를 내보내는지 표시합니다. 과전류나 위치 센서 오류가 생겼을 때 토크 제한, PWM 차단, 고장 상태 전환 가운데 어떤 반응을 선택할지도 적어보세요. 단순 구동 실습이 진단과 보호를 포함한 전동화 SW 과제로 바뀝니다.
PMSM 제어는 FOC 신호 경로를 따라가며 익힙니다
PMSM의 FOC에서는 상전류와 회전자 위치를 받아 Clarke/Park 변환을 수행하고, d축·q축 전류 제어기를 거쳐 전압 지령과 SVPWM 듀티를 만듭니다. 바깥쪽 속도·토크 루프와 안쪽 전류 루프의 역할, 서로 다른 샘플링 주기, 포화와 anti-windup, resolver 위치 오차가 토크에 미치는 영향도 함께 봐야 합니다.
수식만 정리하지 말고 속도 지령과 실제 속도, `Id/Iq`, DC 링크 전압, PWM 듀티를 같은 시간축에 기록해 보세요. 정상 가속에 더해 전류 제한, 저전압, 센서 불일치 조건을 넣으면 제어기와 진단·보호 로직의 관계가 파형으로 드러납니다.

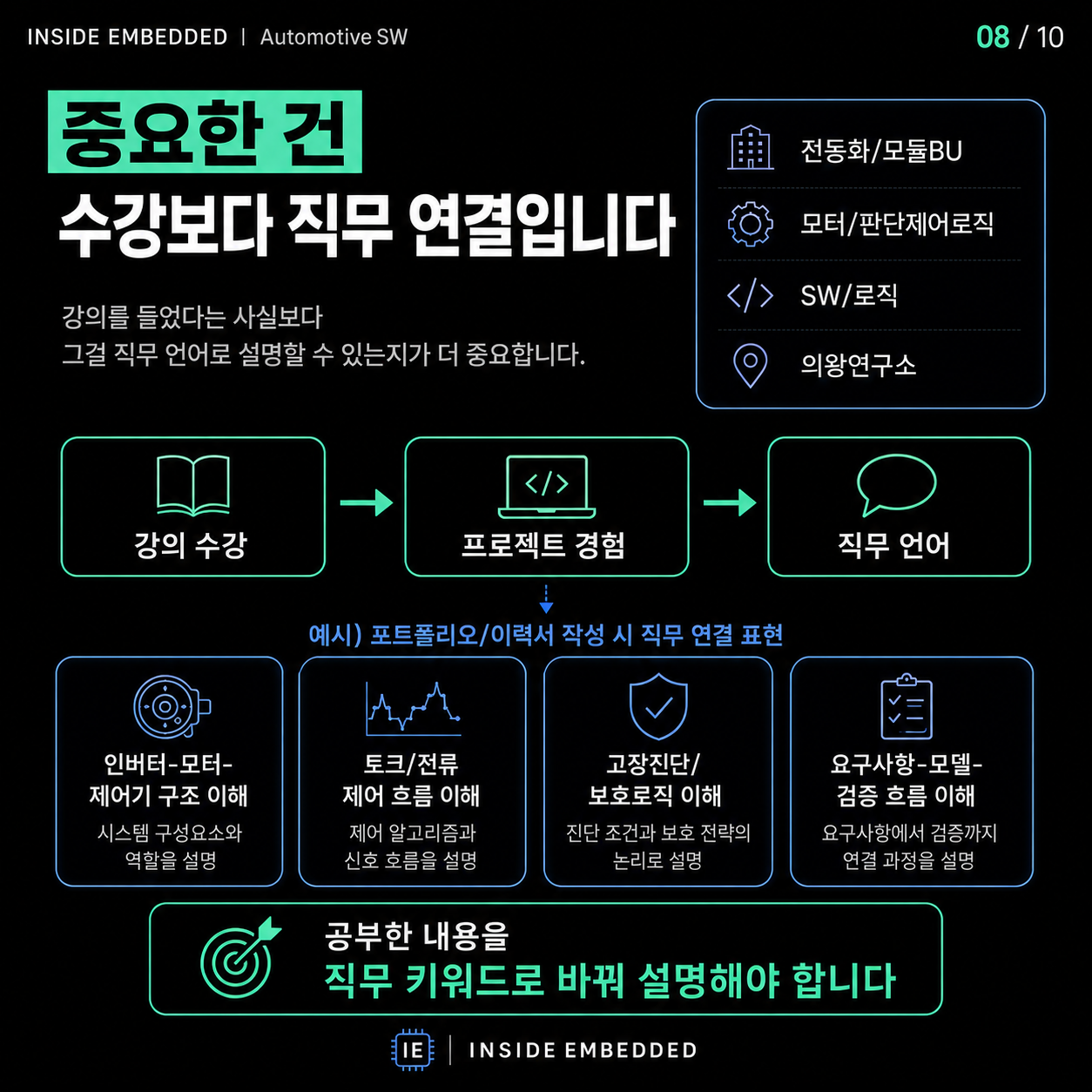

MBD 프로젝트를 채용 공고의 직무 언어로 바꿉니다

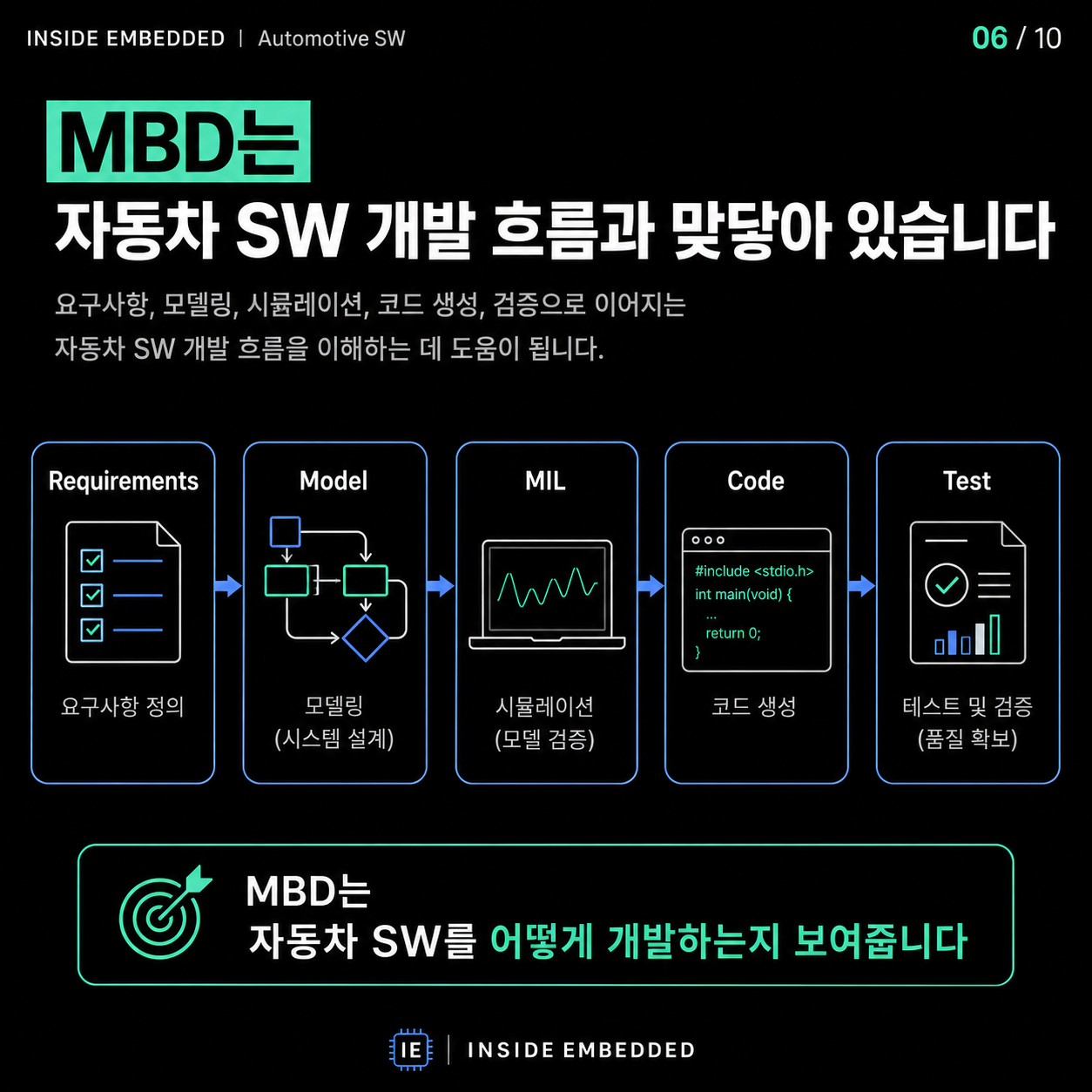

프로젝트는 “모터를 돌렸다”에서 끝내지 말고 토크 지령 범위, 속도 추종 오차, 과전류 검출 시간, 고장 후 출력 상태처럼 판정 가능한 요구사항으로 시작하는 편이 좋습니다. 제어기와 플랜트 모델에 테스트를 연결하고, MIL 결과와 함께 고정소수점, 실행 주기, ADC/PWM 동기, 통신 지연 같은 임베디드 제약도 확인합니다.

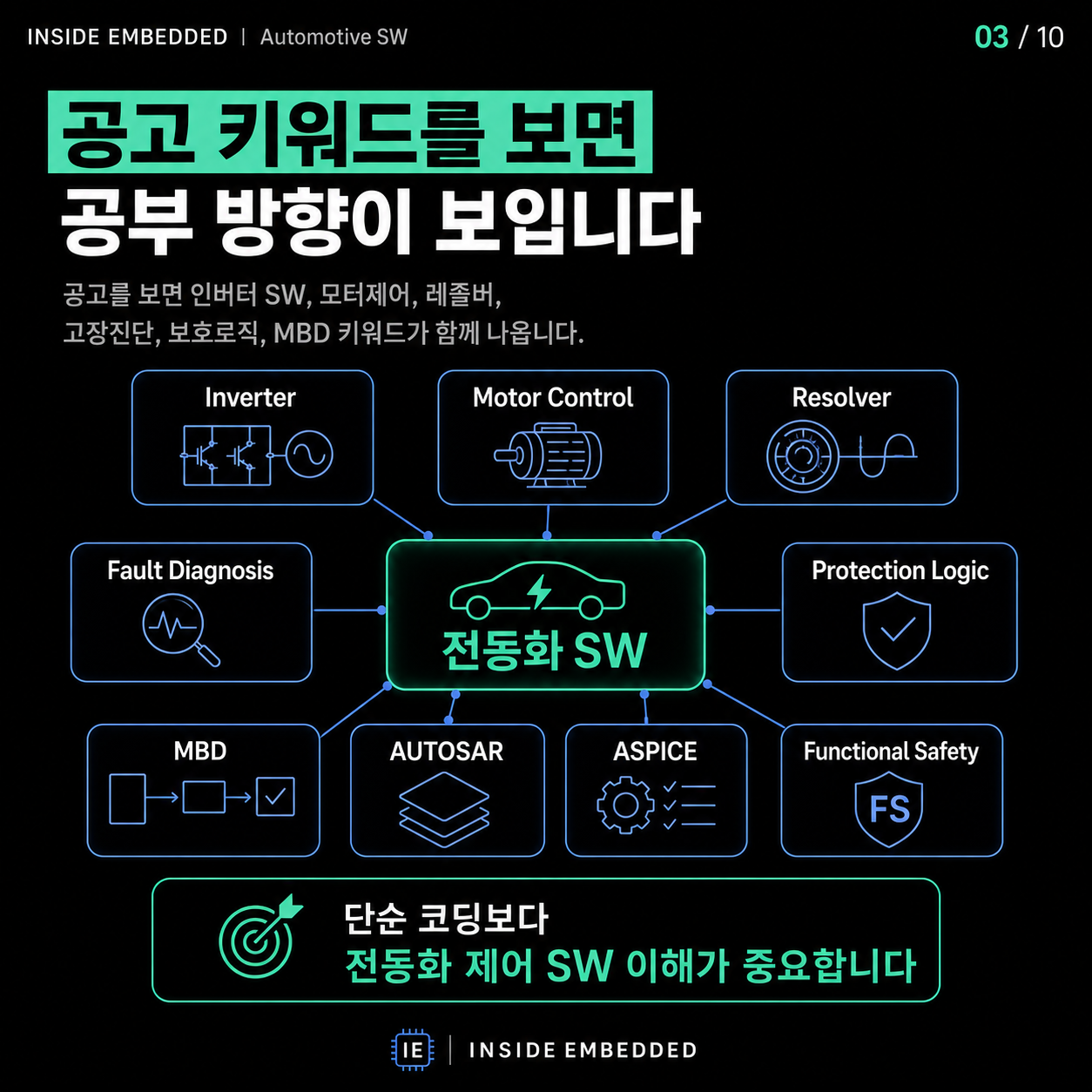

포트폴리오에는 시스템 구성도, 주요 파라미터, 요구사항·테스트 ID, 정상 및 고장 파형, 실패 원인과 수정 근거를 남깁니다. 지원 공고에 적힌 모터제어, 인버터 SW, resolver, 진단, 보호, MBD뿐 아니라 AUTOSAR, ASPICE, 기능안전이 어느 업무와 연결되는지도 구분해 보세요. 필요한 범위는 회사와 조직마다 다르므로 최종 판단은 지원 시점의 공식 채용 공고를 기준으로 해야 합니다.
