임베디드 입문 공부 순서: C·회로·MCU를 연결하는 로드맵
C 문법을 배웠는데 MCU 앞에서 다시 막히는 일은 흔합니다. 레지스터와 메모리 맵, 회로, 주변장치, 데이터시트가 한꺼번에 등장하기 때문입니다. 각 과목을 길게 끝낸 뒤 합치려고 하면 연결 지점을 놓치기 쉽습니다. 작은 기능을 직접 만들고, 그 기능에 필요한 개념을 찾아 돌아오는 순서가 입문 단계에는 잘 맞습니다.

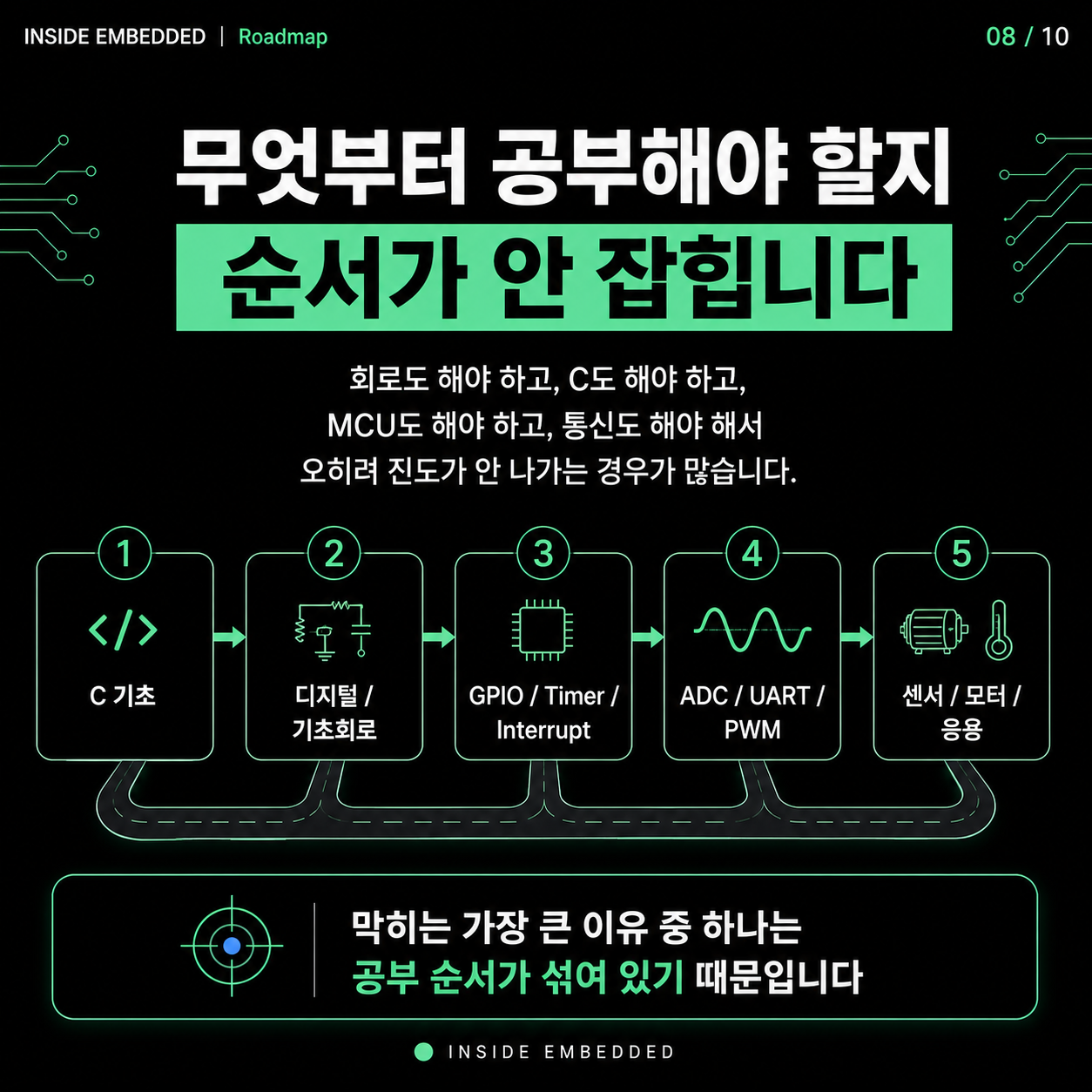

C 기초와 디지털 회로를 한 실습에 놓습니다

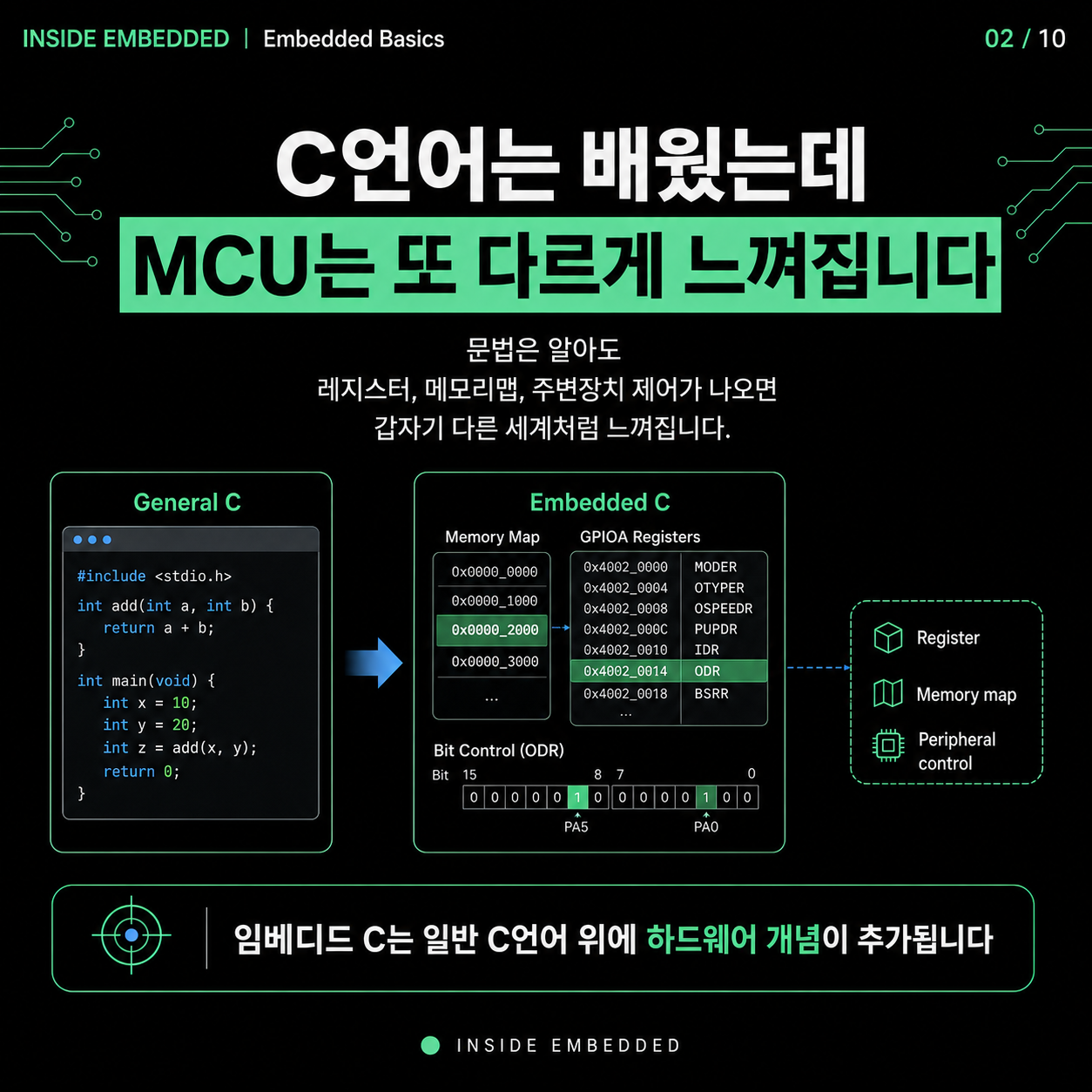

변수, 조건문, 반복문, 함수 같은 C 기초를 익혔다면 비트 연산이 레지스터 설정과 어떻게 이어지는지 살펴봅니다. 메모리 주소와 자료형 크기도 GPIO를 직접 다룰 때 확인하면 쓰임이 분명해집니다. 처음부터 모든 문법과 레지스터를 외울 필요는 없습니다.

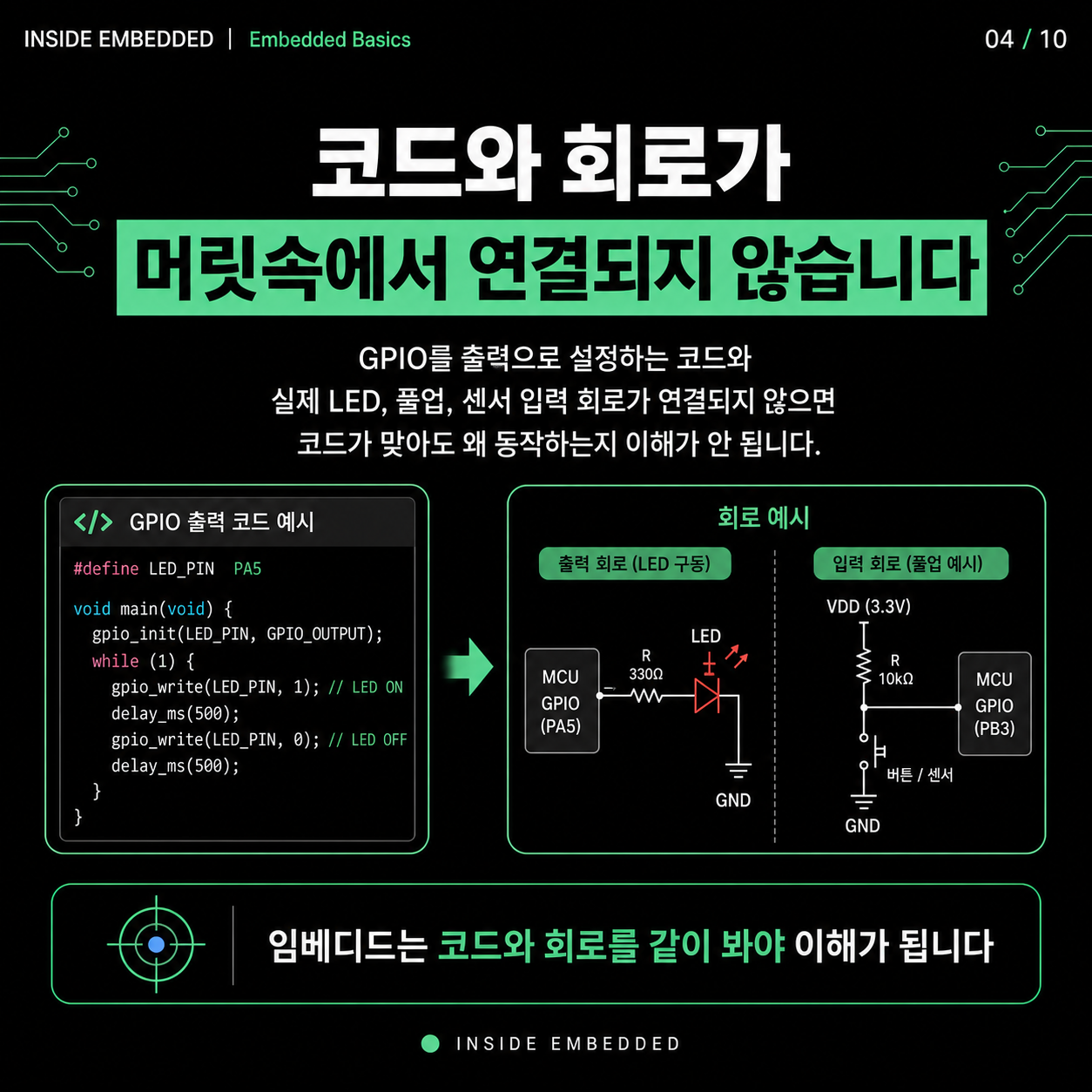

회로 쪽에서는 전압과 전류, GND 기준, LED 전류 제한 저항, 풀업·풀다운부터 시작합니다. LED를 켜고 버튼 입력을 읽는 실습에서 코드와 회로도를 나란히 두세요. 특정 핀을 출력 또는 입력으로 설정한 이유, 실제 신호가 어느 경로로 흐르는지 말로 설명할 수 있으면 첫 연결이 된 것입니다.
GPIO에서 타이머·인터럽트로 범위를 넓힙니다

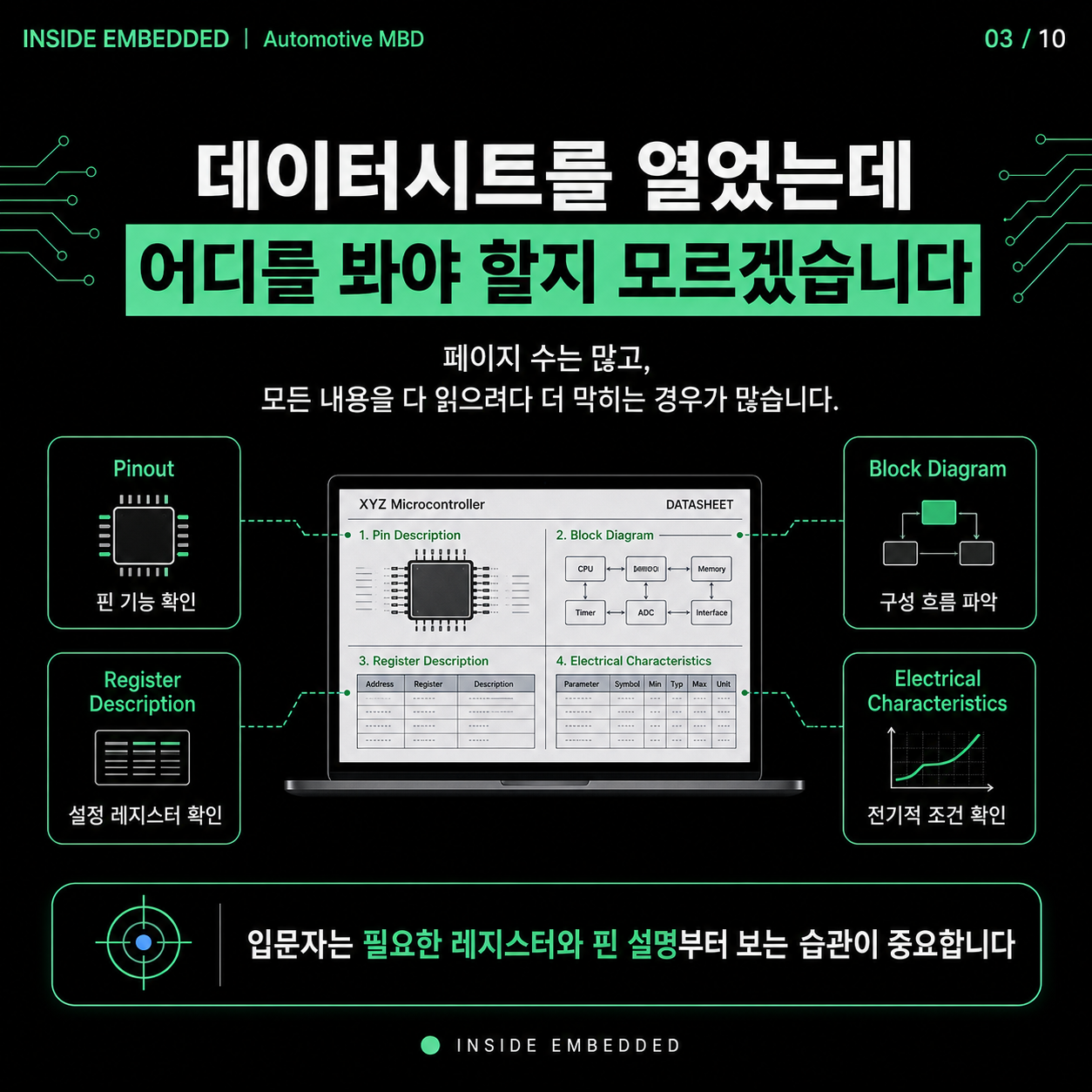

데이터시트는 필요한 항목을 찾는 도구로 사용합니다. 핀 기능은 핀 설명에서, 주변장치 구성은 블록도에서, 설정값은 레지스터 설명에서, 전압 조건은 전기적 특성에서 확인하는 식입니다. LED가 켜지지 않을 때도 문서 전체를 읽기보다 포트 클록과 핀 모드, 배선, 전원 조건을 먼저 찾으면 됩니다.

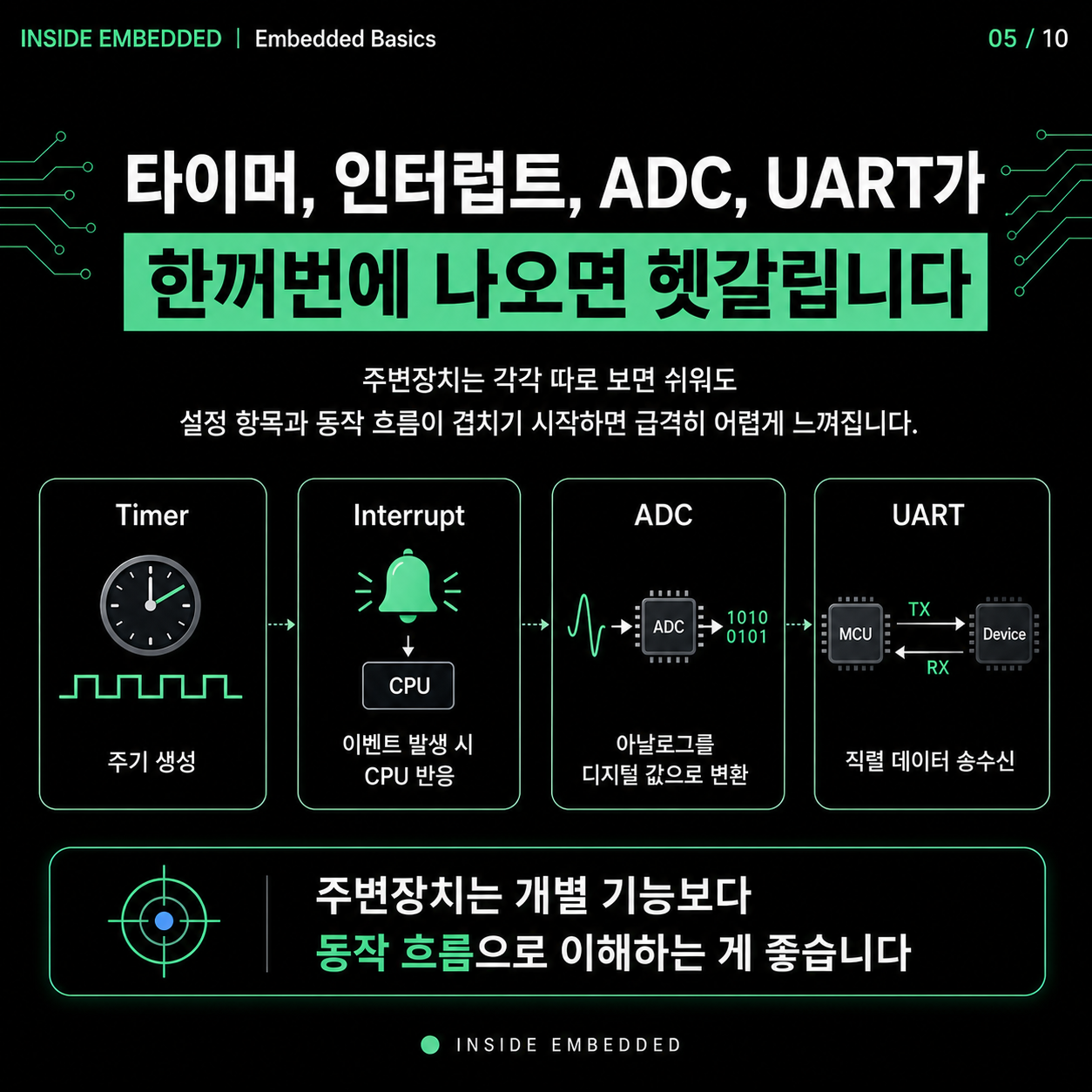

GPIO 출력과 입력이 되면 소프트웨어 지연을 타이머 주기로 바꾸고, 버튼 폴링을 인터럽트 방식으로 바꿔 봅니다. 타이머는 일정한 주기를 만들고 인터럽트는 이벤트가 생겼을 때 CPU가 반응하게 합니다. 설정 항목만 외우지 말고 핀 입력이 들어와 출력이 바뀌기까지의 동작을 그려보세요.
ADC·UART·PWM은 데이터 흐름으로 묶습니다
다음에는 ADC로 아날로그 신호를 디지털 값으로 바꾸고, UART로 그 값을 출력해 관측합니다. 읽은 값에 따라 PWM 듀티를 바꾸면 입력, 처리, 출력이 하나의 흐름으로 연결됩니다. 각 주변장치를 따로 동작시킨 다음 하나씩 결합해야 문제가 생긴 구간을 찾기 쉽습니다. 센서나 모터 응용은 이 기본 흐름이 안정된 뒤 붙입니다.

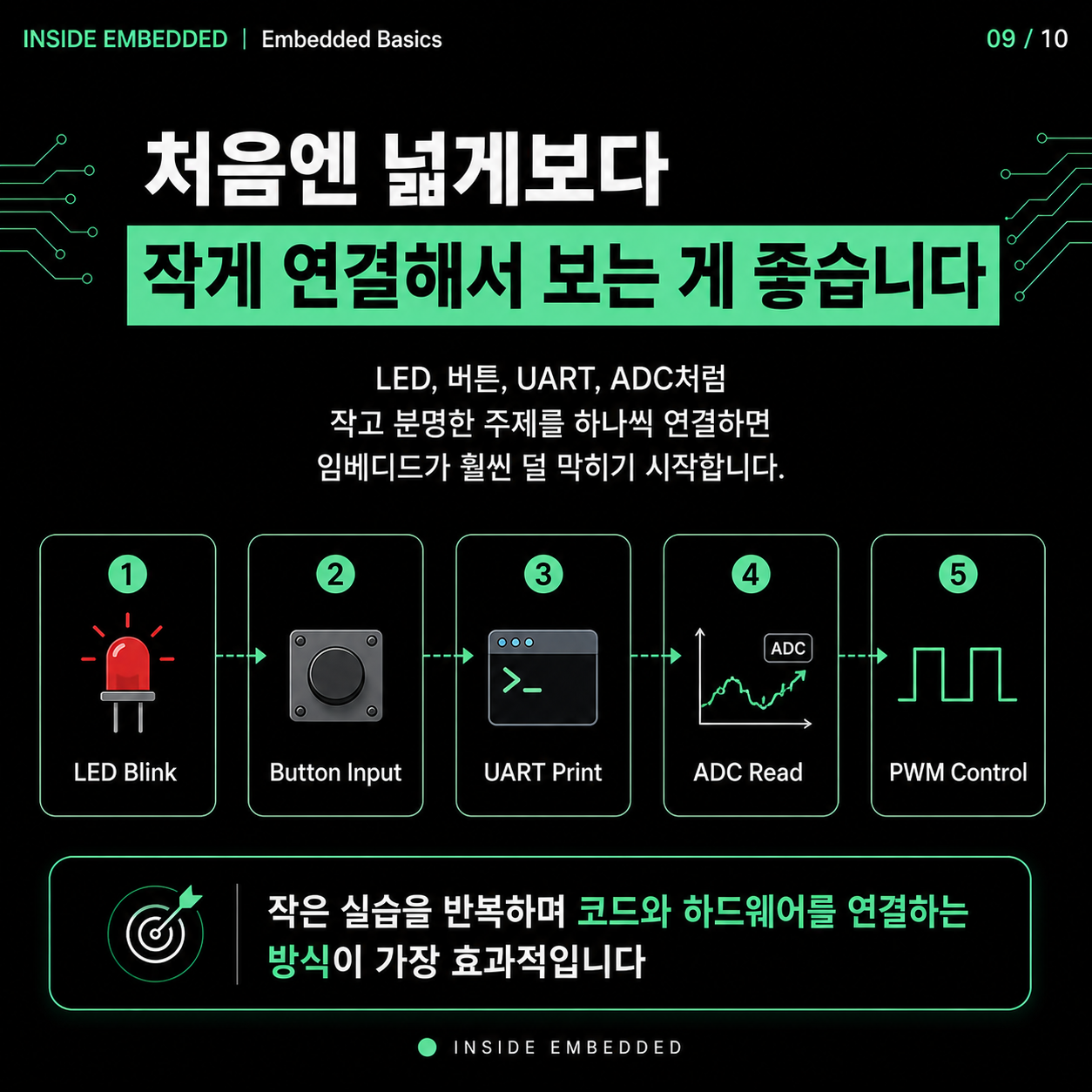

실습 순서는 LED 점멸, 버튼 입력, UART 출력, ADC 읽기, PWM 제어 정도로 잡을 수 있습니다. 앞에서 만든 기능이 다음 단계의 확인 도구가 되므로 매번 새 프로젝트를 크게 벌일 필요가 없습니다.
디버깅 순서를 함께 익혀야 진도가 나갑니다

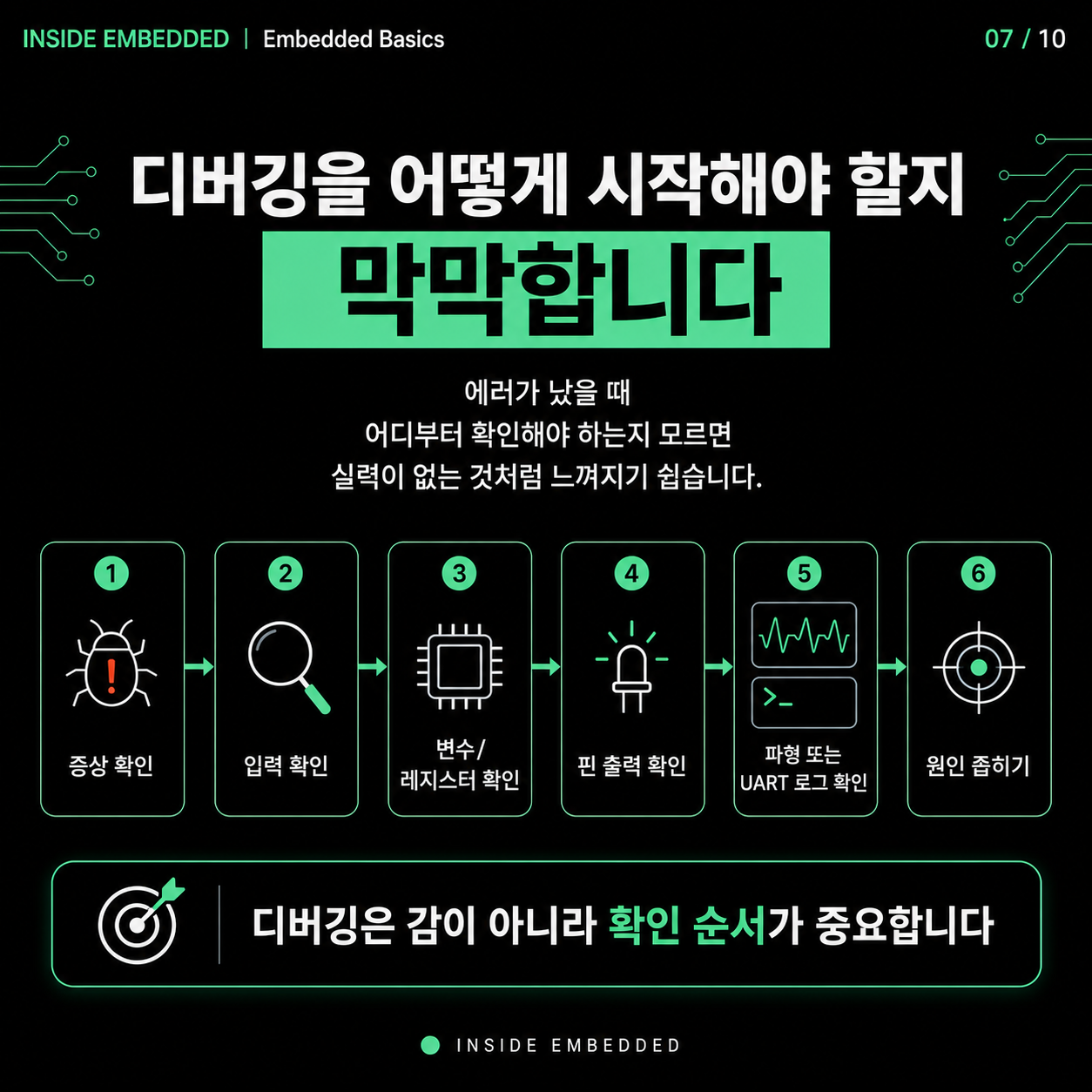

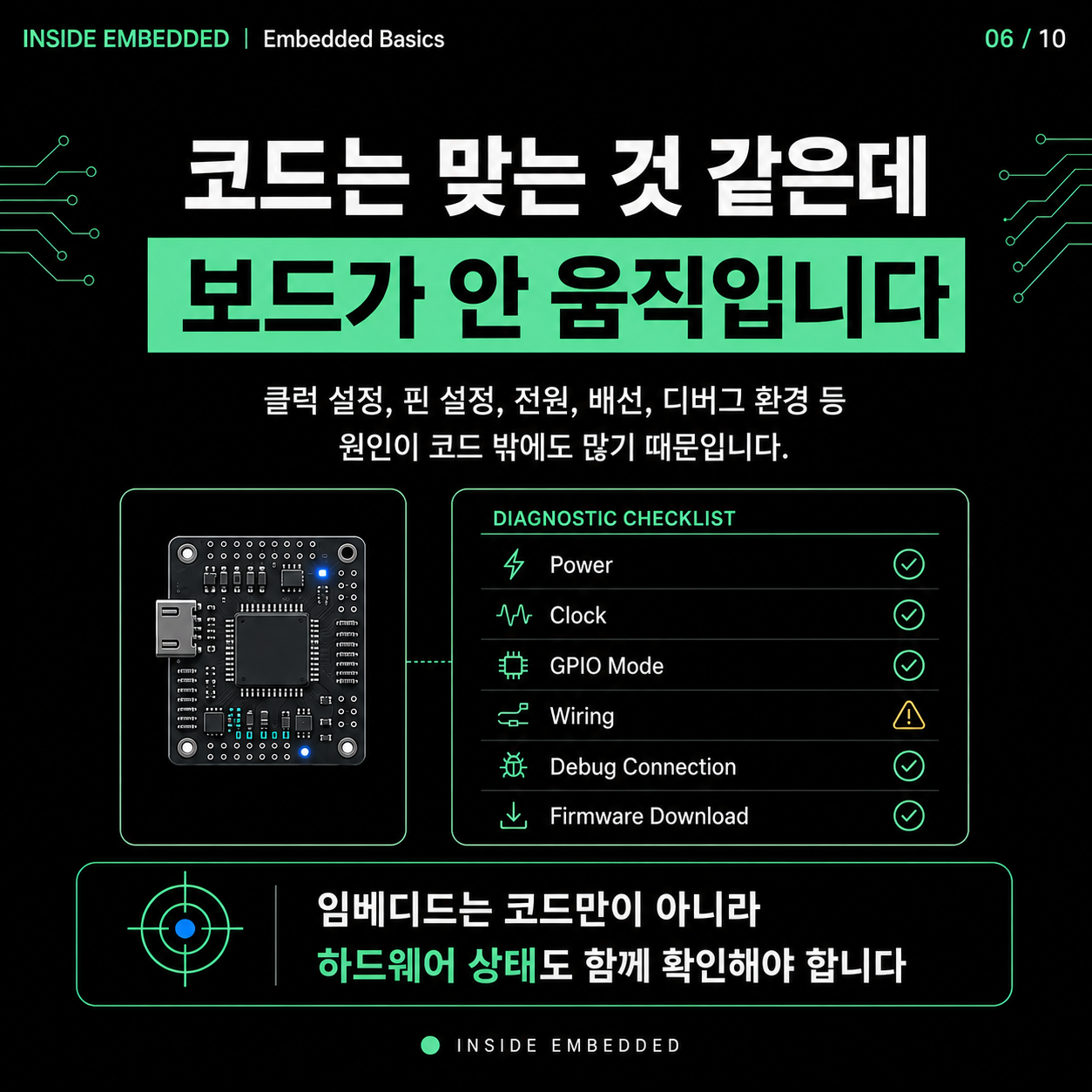

코드가 맞아 보여도 전원, 클록, GPIO 모드, 배선, 디버그 연결, 펌웨어 다운로드 상태에서 문제가 생길 수 있습니다. 먼저 증상을 고정하고 입력을 확인한 뒤 변수와 레지스터, 핀 출력, UART 로그나 파형 순으로 관측 지점을 옮깁니다. 확인한 사실을 적으면서 원인 범위를 좁히면 설정을 무작정 바꾸는 일을 줄일 수 있습니다.
첫 실습은 넓게 잡지 마세요. LED 하나를 켠 뒤 버튼을 붙이고, UART 한 줄을 더하는 식으로 진행하면 코드와 하드웨어가 연결되는 순간을 단계마다 확인할 수 있습니다.
