MCU 데이터시트는 처음부터 끝까지 읽는 문서가 아닙니다. 필요한 기능을 찾고, 전기적 조건을 확인하고, 레퍼런스 매뉴얼과 연결해서 보는 기준 문서에 가깝습니다.
MCU 데이터시트 읽기의 핵심
- 목차에서 필요한 섹션 위치를 먼저 잡습니다.
- Block Diagram으로 내부 구조와 주변장치 연결을 확인합니다.
- Pinout과 Alternate Function 표에서 실제 핀 기능을 확인합니다.
- Electrical Characteristics에서는 조건, 단위, 최소값, 최대값을 함께 봅니다.
- 레지스터 세부 동작은 Reference Manual로 넘어가서 확인합니다.
처음 마이크로컨트롤러(MCU, Microcontroller Unit)를 다루기 시작하면, 가장 먼저 마주치는 벽이 MCU 데이터시트입니다. 수백 페이지짜리 영문 PDF 파일을 받아 들면, 어디서부터 읽어야 할지 막막합니다. 검색해서 나오는 블로그 글이나 예제 코드를 따라가는 편이 훨씬 빠르고 친절하게 느껴집니다.
하지만 실무에 들어가면 이야기가 달라집니다. 인터넷에 안 나오는 문제, 예제 코드가 없는 주변장치, 양산 단계에서 발견되는 미세한 동작 차이를 해결하려면 결국 데이터시트로 돌아오게 됩니다. 한 번 익숙해지면, 데이터시트는 문제를 확인할 때 돌아가야 하는 최종 기준 문서가 됩니다. 이번 글에서는 입문자가 데이터시트와 좀 더 친해질 수 있도록, 실무에서 자주 쓰는 다섯 가지 읽기 방법을 정리했습니다.
1. 한 번에 다 읽지 말고, 목차부터 본다

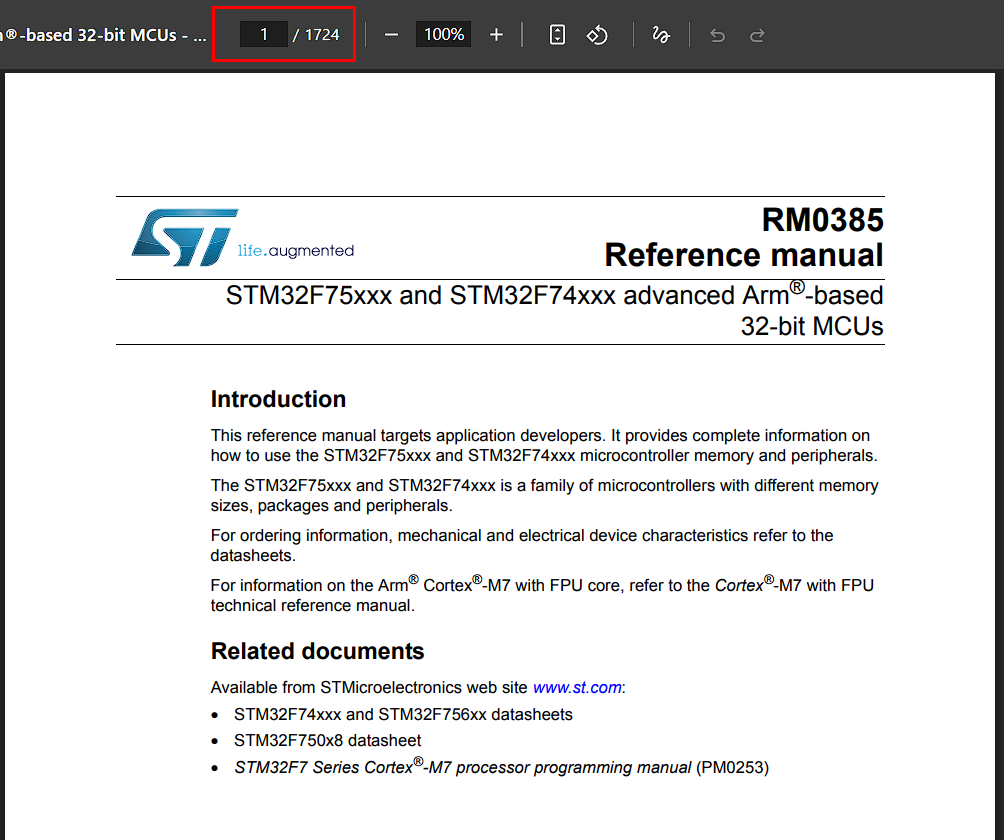

MCU 문서 세트는 수백 페이지에서 1000페이지를 넘는 경우도 있습니다. 처음부터 끝까지 정독하겠다는 마음으로 펼치면, 두세 페이지를 못 넘기고 덮게 됩니다. 데이터시트는 소설이 아니라 사전입니다. 필요한 부분만 찾아서 읽는 문서라는 점부터 받아들여야 합니다.
가장 먼저 봐야 할 것은 목차입니다. 제조사가 다르고 칩이 달라도, 데이터시트의 큰 흐름은 거의 비슷합니다. General Description, Features, Block Diagram, Pinout, Memory Map, Electrical Characteristics, Package Information 순서로 이어집니다.
General Description은 이 칩이 어떤 용도로 만들어졌는지 한두 페이지로 요약합니다. Features는 칩의 스펙을 항목별로 나열합니다. 클럭 속도, 메모리 크기, 내장 주변장치 종류 같은 정보가 모여 있습니다. Block Diagram은 칩 내부 구조를 한 장으로 보여줍니다.
Pinout 섹션은 핀별 기능을 정리한 표이고, Memory Map은 주소 공간을 그림으로 정리합니다. Electrical Characteristics는 전기적 특성, Package Information은 외형과 풋프린트입니다.
내가 지금 어떤 정보를 찾고 있는지 명확히 하고, 그 정보가 어느 섹션에 있을지 추측하면서 목차를 펼치는 습관을 들이는 것이 시작입니다.
처음에는 시간이 걸리지만, 두세 번 반복하면 데이터시트의 구조가 머릿속에 자리 잡습니다.
2. Block Diagram을 먼저 본다
특정 칩을 처음 만났을 때, 가장 먼저 펼쳐야 할 페이지는 블록 다이어그램(Block Diagram)입니다. 이 한 장의 그림에 칩의 모든 하드웨어 구조가 압축되어 있습니다. 어떤 주변장치(Peripheral)가 들어 있는지, 그것들이 어떤 버스(AHB, APB 같은 내부 버스)에 연결되어 있는지, 클럭(Clock)은 어떻게 분배되는지를 한눈에 보여줍니다.
블록 다이어그램을 안 보고 바로 코드를 짜기 시작하면, 동작이 이상할 때 원인을 찾기가 어렵습니다. 예를 들어 어떤 타이머는 APB1에, 다른 타이머는 APB2에 붙어 있고, 두 버스의 클럭 주파수가 다르면 동일한 설정값을 넣어도 다른 주기로 동작합니다. 이런 차이는 코드만 봐서는 절대 알 수 없습니다. 블록 다이어그램에 다 그려져 있습니다.
클럭 트리(Clock Tree)도 마찬가지입니다. 외부 크리스탈에서 시작해 PLL을 거쳐 시스템 클럭이 만들어지고, 거기서 다시 각 주변장치 클럭으로 분배되는 흐름이 그려져 있습니다. 이 흐름을 머릿속에 그릴 수 있으면, 클럭 설정 코드를 작성할 때 어디서부터 어떻게 건드려야 할지가 자연스럽게 잡힙니다.
3. Pinout과 Alternate Function 표
칩의 핀 하나하나는 단순한 입출력 단자가 아닙니다. 같은 핀이 GPIO로도, 타이머 출력으로도, UART(Universal Asynchronous Receiver Transmitter) TX 라인으로도, SPI(Serial Peripheral Interface) 클럭 라인으로도 동작할 수 있습니다. 어떤 기능으로 쓸지를 소프트웨어에서 선택하는 방식이고, 이것을 정리한 것이 Alternate Function Mapping 표입니다.
이 표를 읽지 못하면 보드 설계 단계에서 큰 문제가 생길 수 있습니다. 예를 들어 PCB(Printed Circuit Board)에서 어떤 핀에 UART를 연결해 뒀는데, 알고 보니 그 핀이 UART 기능을 지원하지 않는 핀이라면, 보드를 다시 만들어야 합니다. 데이터시트의 핀 표를 한 번만 확인했어도 막을 수 있는 실수입니다.
STM32 같은 칩은 STM32CubeMX라는 도구가 핀 설정을 시각적으로 풀어줍니다. 화면에서 클릭 몇 번이면 핀 매핑이 자동으로 정리됩니다. 편하지만, 자동화에만 의존하면 디버깅 단계에서 막힙니다. 수동으로 핀 표를 확인하는 습관이 있어야, 도구가 알려주지 않는 충돌이나 제약을 잡아낼 수 있습니다.
핀 표를 읽을 때는 디폴트 기능, 사용 가능한 Alternate Function 번호, 5V 톨러런트 여부, 아날로그 입력 가능 여부 같은 항목을 함께 봅니다. 이 정보들이 보드 설계와 펌웨어 개발의 모든 출발점이 됩니다.
4. Electrical Characteristics — 숫자를 정확히

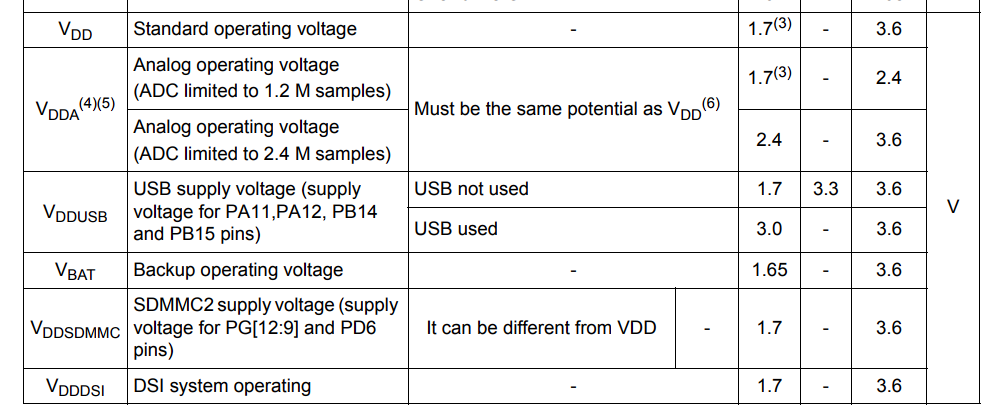

전기적 특성(Electrical Characteristics) 섹션은 가장 지루해 보이지만, 양산 제품에서는 중요한 기준이 되는 경우가 많습니다. 동작 전압(VDD) 범위, 전류 소비, 입출력 전압 레벨, 클럭 정확도, 핀별 최대 허용 전류 같은 숫자들이 모두 여기에 모여 있습니다.
학습 단계에서는 이 숫자들의 평균값(Typical)만 봐도 충분합니다. 그러나 양산 제품을 만들 때는 다릅니다. 같은 모델의 칩이라도 개체차가 있고, 온도와 전압 조건에 따라 동작 특성이 달라집니다. 이때 봐야 할 숫자는 평균값이 아니라 최소값(Min)과 최대값(Max)입니다. 어떤 조건에서도 보장되는 범위가 어디까지인지를 보는 것이 핵심입니다.
동작 온도 범위도 꼭 확인해야 합니다. 예를 들어 일부 제품군은 컨슈머, 인더스트리얼, 자동차용 등급처럼 동작 온도와 qualification 범위가 나뉩니다. 구체적인 온도 범위와 AEC-Q100 같은 자동차용 qualification 여부는 반드시 해당 부품의 데이터시트와 제조사 문서에서 확인해야 합니다. 책상 위 개발 보드에서는 차이를 못 느껴도, 실제 제품 환경에서는 온도 등급과 qualification 범위가 중요한 검토 항목이 됩니다.
소비 전류 표도 자세히 들여다봐야 합니다. Run, Sleep, Stop, Standby 같은 모드별로 전류가 다르고, 주변장치를 켜둔 개수에 따라서도 달라집니다. 배터리로 동작하는 제품을 만들 때는 이 표가 전력 예산을 잡는 중요한 입력이 됩니다.
5. Reference Manual과 Datasheet의 차이
많은 입문자가 헷갈리는 지점이 데이터시트(Datasheet)와 레퍼런스 매뉴얼(Reference Manual, RM)의 차이입니다. 이름은 비슷하지만 다른 문서이고, 쓰임새도 다릅니다.
데이터시트는 칩의 외형, 핀 배치, 전기 특성을 다룹니다. 하드웨어 설계자가 보드를 그릴 때 주로 보는 문서입니다. 반면 레퍼런스 매뉴얼은 칩 내부의 레지스터, 각 주변장치의 동작 방식, 인터럽트 구조 같은 소프트웨어 관점의 정보를 다룹니다. 펌웨어를 작성할 때는 데이터시트보다 레퍼런스 매뉴얼을 훨씬 자주 펼치게 됩니다.
STM32 같은 MCU의 레퍼런스 매뉴얼은 수천 페이지에 가까운 경우도 있습니다. 처음 보면 부담스럽지만, 다행히 챕터가 거의 독립적으로 구성되어 있습니다. UART를 다루고 싶으면 USART 챕터만, ADC(Analog to Digital Converter)를 다루고 싶으면 ADC 챕터만 펼치면 됩니다. 다른 챕터를 몰라도 그 장 하나만으로 해당 주변장치를 충분히 이해할 수 있도록 쓰여 있습니다.
여기에 더해 ST 같은 제조사는 애플리케이션 노트(Application Note, AN)를 따로 제공합니다. 특정 기능을 어떻게 구현하는지, 흔히 발생하는 문제는 어떻게 해결하는지를 사용 사례 중심으로 설명한 문서입니다. 데이터시트와 레퍼런스 매뉴얼이 사전이라면, 애플리케이션 노트는 일종의 가이드북입니다. 세 문서를 함께 활용할 줄 알게 되면, 새로운 칩을 만나도 큰 두려움 없이 접근할 수 있습니다. 실제 STM32 문서를 찾을 때는 ST 공식 STM32 문서 페이지에서 데이터시트, 레퍼런스 매뉴얼, 애플리케이션 노트를 함께 확인하면 됩니다.
데이터시트를 어느 단계에서 공부해야 할지 막막하다면, 먼저 임베디드 개발자 로드맵에서 전기전자, STM32, 회로·PCB, 모터제어가 어떻게 이어지는지 훑어보면 흐름을 잡기 쉽습니다.
함께 읽으면 좋은 글
MCU 데이터시트 읽는 순서가 잡혔다면 임베디드 개발자 로드맵으로 전체 학습 흐름을 확인하고, STM32 입문자는 STM32 무료강의 자료 다운로드 페이지에서 영상 자료를 함께 볼 수 있습니다.
마무리
데이터시트 읽기는 처음에는 겁이 납니다. 영어, 약어, 빽빽한 표, 두꺼운 PDF가 한꺼번에 밀려옵니다. 하지만 한 챕터씩 익숙해지면, 데이터시트는 인터넷의 어떤 블로그 글보다 정확하고 빠른 해결법이 됩니다. 양산 단계에서 마주치는 미묘한 문제는, 이 문서 안에서 단서를 찾는 경우가 많습니다.
평소에 짧게라도 한 챕터씩 읽어두는 습관을 권합니다. 일이 닥쳤을 때 처음 펼치는 것보다, 평온할 때 한 번 훑어둔 챕터를 다시 찾는 편이 훨씬 빠릅니다. 익숙해진 만큼 데이터시트는 든든한 동료가 되어줍니다.
